750-363 Wago FC EtherNet/IP G4

28217525
2149994
1 Stk
4055143889827
DE
85371091
750-363
beantwortete(n) Fragen weitere Varianten

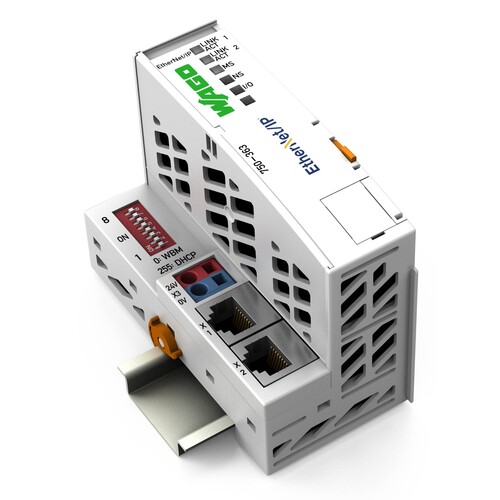

Feldbuskoppler EtherNet/IP, 4. Generation, ECO
Anmerkungen zur LIMMERT-KI

Der WAGO FC EtherNet/IP G4 (750-363) ist ein leistungsstarker Feldbuskoppler, der das EtherNet/IP-Feldbussystem mit dem modularen WAGO I/O-System verbindet. Mit einer Baudrate von 10/100 Mbit/s und einer maximalen Kabellänge von 100 m unterstützt der Koppler eine Vielzahl von ETHERNET-Protokollen, darunter HTTP(S), DHCP und SNMP. Er bietet zwei ETHERNET-Schnittstellen mit integriertem Switch, was die Verkabelung in einer Linien-Topologie ermöglicht und zusätzliche Netzwerkgeräte überflüssig macht. Der Koppler hat eine Versorgungsspannung von 24 VDC und ist für den Betrieb in einem Temperaturbereich von 0 bis +55 °C ausgelegt. Mit einer maximalen Anzahl von 250 Modulen pro Knoten und einer hohen Effizienz von 90 % bei der Stromversorgung ist der 750-363 ideal für anspruchsvolle Automatisierungsanwendungen geeignet.

Produktinfos

Kommunikation: EtherNet/IP
ETHERNET-Protokolle: HTTP(S), BootP, DHCP, DNS, SNTP, FTP(S), SNMP
Baudrate: 10/100 Mbit/s
Übertragungsmedium: Twisted pair S-UTP; 100 Ω; Cat. 5; 100 m max. Kabellänge
Übertragungsleistung: Klasse D nach EN 50173
Max. Anzahl der Module pro Knoten: 250
Max. Anzahl der Module ohne Busverlängerung: 64
Konfigurationsoptionen: WAGO-I/O-CHECK, Web-Based Management
Eingangs-/Ausgangsprozessabbild (Feldbus): max. 1020 Wörter/1020 Wörter
Versorgungsspannung (System): 24 VDC (-25 … +30 %); über steckbaren Anschluss
Stromverbrauch (5 V Systemversorgung): 350 mA
Gesamtstrom (Systemversorgung): 700 mA
Eingangsstrom (typ.) bei Nennlast (24 V): 280 mA
Wirkungsgrad der Stromversorgung (typ.) bei Nennlast (24 V): 90 %
Isolation: 500 V System/Feld
Breite: 49,5 mm
Höhe: 96,8 mm
Tiefe: 71,9 mm
Montageart: DIN-35 Schiene
Gehäusematerial: Polycarbonat; Polyamid 6.6
Gewicht: 104,1 g
Betriebstemperatur: 0 … +55 °C
Lagertemperatur: -25 … +85 °C
Schutzart: IP20
Betriebsfeuchte (ohne Kondensation): 95 %
Vibrationsfestigkeit: 4g nach IEC 60068-2-6
Stossfestigkeit: 15g nach IEC 60068-2-27
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Art der Eingangsspannung: DC
    Eingangsspannung AC 50 Hz: 0|24 V
    Eingangsspannung DC: 24|24 V
    Anzahl der Steckplätze: 1
    Mit steckbaren Baugruppen, digitale E/A: Ja
    Mit steckbaren Baugruppen, analoge E/A: Ja
    Mit steckbaren Baugruppen, Kommunikationsmodule: Ja
    Mit steckbaren Baugruppen, Funktions- u. Technologie-Module: Ja
    Mit steckbaren Baugruppen, Zentralmodule: Ja
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Weitere Details
    Max. Eingangsstrom AC 50 Hz: 0 A
    Max. Eingangsstrom DC: 0.28 A
    Ausgangsspannung AC 50 Hz: 0 V
    Ausgangsspannung AC 60 Hz: 0 V
    Art der Ausgangsspannung: 1
    Max. Ausgangsstrom AC 50 Hz: 0 A
    Max. Ausgangsstrom AC 60 Hz: 2 A
    Max. Ausgangsstrom DC: 0 A
    Anzahl der HW-Schnittstellen Industrial Ethernet: 2
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Mit integrierter Stromversorgung: Nein
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: 0|24
    Unterstützt Protokoll für PROFIBUS: Nein
    Eingangsspannung AC 60 Hz: IP20 V
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Ja
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: 0|24
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Ja
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Mit steckbaren Baugruppen, sonstige: Ja
    Mit Potentialtrennung: Ja
    Feldbusanschluss über seperaten Buskoppler möglich: Nein
    Buskoppler für modularen Stationsaufbau vorhanden: 1|24
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: Federzuganschluss
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 49.5 mm
    Höhe: 96.8 mm
    Tiefe: 71.9 mm
    SIL gemäß IEC 61508: 0
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): Ja
