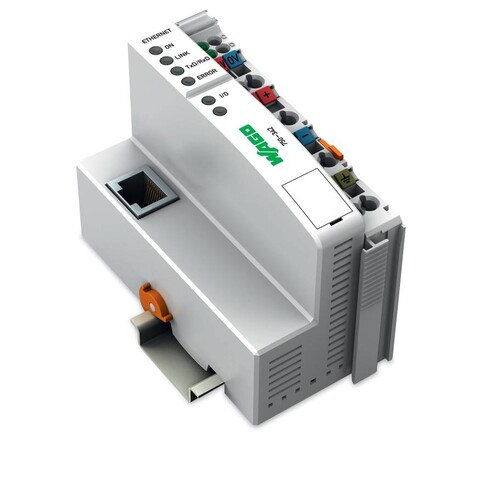

750-342 Wago ETHERNET TCP/IP Feldbus-Koppler

23848728
1124530
1 Stk
4045454527006
DE
85176200
750-342
beantwortete(n) Fragen weitere Varianten
Feldbuskoppler ETHERNET, 1. Generation
Anmerkungen zur LIMMERT-KI

Der Wago ETHERNET TCP/IP Feldbus-Koppler 750-342 ist eine leistungsfähige Lösung zur Integration von digitalen und analogen Signalen in industrielle Netzwerke. Mit einer Übertragungsrate von 10 Mbit/s und der Unterstützung für MODBUS/TCP-Protokolle ermöglicht dieser Koppler eine nahtlose Kommunikation zwischen der Fabrik und dem Büro. Er kann bis zu 64 I/O-Module verwalten und bietet eine maximale Eingangs- und Ausgangsprozessabbildung von 512 Bytes. Der Koppler ist für den Einsatz in einem Temperaturbereich von 0 °C bis +55 °C ausgelegt und bietet eine hohe Effizienz mit einem Stromverbrauch von nur 500 mA bei 24 V DC. Dank der CAGE CLAMP®-Verdrahtungsverbindung ist die Installation einfach und flexibel. Mit einem kompakten Design von 51 x 65 x 100 mm und einem Gewicht von 197 g ist der Wago Feldbus-Koppler ideal für platzsparende Anwendungen. Er erfüllt hohe Anforderungen an die elektromagnetische Verträglichkeit und bietet eine Schutzart von IP20, was ihn zur perfekten Wahl für anspruchsvolle industrielle Umgebungen macht.

Produktinfos

Übertragungsmedium: Twisted Pair S-UTP 100 Ω cat. 5
Max. Länge des Feldbusssegments: 100 m
Baudrate: 10 Mbit/s
Buskoppler Verbindung: RJ-45
Protokolle: MODBUS/TCP, HTTP, BootP, MODBUS/UDP
Anzahl der I/O-Module: 64
Max. Eingangsprozessbild: 512 Bytes
Max. Ausgangsprozessbild: 512 Bytes
Max. Anzahl der Socket-Verbindungen: 1 HTTP; 3 MODBUS/TCP
Stromversorgung: 24 V DC (-25 % ... +30 %)
Max. Eingangsstrom (24 V): 500 mA
Stromversorgungseffizienz: 87 %
Interner Stromverbrauch (5 V): 200 mA
Gesamtstrom für I/O-Module (5 V): 1800 mA
Isolation: 500 V system/supply
Spannung über Strombrücken: 24 V DC (-25 % ... +30 %)
Strom über Strombrücken (max.): 10 A DC
Betriebstemperatur: 0 °C ... +55 °C
Verdrahtungsverbindung: CAGE CLAMP[®]
Querschnitte: 0.08 mm² ... 2.5 mm² / AWG 28 ... 14
Abmessungen (mm) W x H x L: 51 x 65 x 100
Gewicht: 197 g
Lagertemperatur: -25 °C ... +85 °C
Relative Luftfeuchtigkeit (ohne Kondensation): 95 %
Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Art der Eingangsspannung: DC
    Eingangsspannung AC 50 Hz: 0|24 V
    Eingangsspannung DC: 24|24 V
    Anzahl der Steckplätze: 1
    Mit steckbaren Baugruppen, digitale E/A: Ja
    Mit steckbaren Baugruppen, analoge E/A: Ja
    Mit steckbaren Baugruppen, Kommunikationsmodule: Ja
    Mit steckbaren Baugruppen, Funktions- u. Technologie-Module: Ja
    Mit steckbaren Baugruppen, Zentralmodule: Ja
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Weitere Details
    Max. Eingangsstrom AC 50 Hz: 0 A
    Max. Eingangsstrom DC: 0.5 A
    Ausgangsspannung AC 50 Hz: 0 V
    Ausgangsspannung AC 60 Hz: 0 V
    Art der Ausgangsspannung: 1
    Max. Ausgangsstrom AC 50 Hz: 0 A
    Max. Ausgangsstrom AC 60 Hz: 1 A
    Max. Ausgangsstrom DC: 0 A
    Anzahl der HW-Schnittstellen Industrial Ethernet: 1
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Mit integrierter Stromversorgung: Nein
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: 0|24
    Unterstützt Protokoll für PROFIBUS: Nein
    Eingangsspannung AC 60 Hz: IP20 V
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Ja
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Ja
    Unterstützt Protokoll für AS-Interface Safety at Work: 0|24
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Mit steckbaren Baugruppen, sonstige: Ja
    Mit Potentialtrennung: Ja
    Feldbusanschluss über seperaten Buskoppler möglich: Nein
    Buskoppler für modularen Stationsaufbau vorhanden: 1|24
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: Federzuganschluss
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 51 mm
    Höhe: 100 mm
    Tiefe: 71.1 mm
    SIL gemäß IEC 61508: 0
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): Nein
