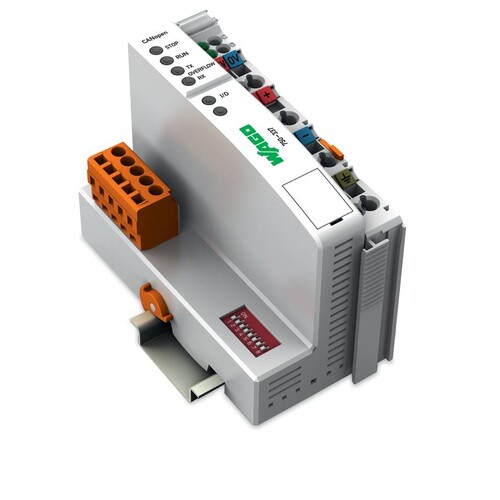

750-337 Wago Feldbus-Koppler CANopen

20859385
4492554
1 Stk
4045454526900
DE
85176200
750-337
beantwortete(n) Fragen weitere Varianten
Feldbuskoppler CANopen, MCS
Anmerkungen zur LIMMERT-KI

Der WAGO Feldbus-Koppler CANopen 750-337 ermöglicht die Anbindung des WAGO I/O Systems als Slave an das CANopen-Feldbusnetzwerk. Er unterstützt bis zu 110 Feldbusknoten und bietet eine flexible Baudrate von 10 kBd bis 1 MBd. Mit einer maximalen Bussegmentlänge von 1000 m und der Verwendung von geschirmtem Kupferkabel gewährleistet der Koppler eine zuverlässige Datenübertragung. Die integrierte PDO- und SDO-Verwaltung ermöglicht eine einfache Abbildung der Prozessdaten, während die Schutzart IP20 und die Betriebstemperatur von 0 bis +55 °C eine breite Palette von Anwendungen abdecken. Mit einem kompakten Design von 50,5 mm Breite, 100 mm Höhe und 71,1 mm Tiefe ist der 750-337 ideal für den Einsatz in verschiedenen industriellen Umgebungen. Der Feldbus-Koppler ist eine hervorragende Wahl für die Integration in moderne Automatisierungssysteme.

Produktinfos

Kommunikation: CANopen
Max. Anzahl der Feldbusknoten am Master: 110
Baudrate: 10 kBd – 1 MBd
Max. Bussegmentlänge: 1000 m
Übertragungsmedium: geschirmtes Cu-Kabel 3 x 0,25 mm²
Max. Anzahl der Module pro Knoten: 64
Anzahl der PDOs: 32 Tx / 32 Rx
Anzahl der SDOs: 2 SDO-Server
COB ID Verteilung: SDO, Standard
Node ID Verteilung: DIP-Schalter
Versorgungsspannung (System): 24 VDC (-25 … +30 %); über steckbaren Anschluss (CAGE CLAMP®)
Stromverbrauch (5 V Systemversorgung): 350 mA
Max. Gesamtstrom (Systemversorgung): 1650 mA
Versorgungsspannung (Feld): 24 VDC (-25 … +30 %); über Strombrücken-Kontakte
Max. Eingangsstrom bei Nennlast (24 V): 500 mA
Betriebstemperatur (Betrieb): 0 … +55 °C
Betriebstemperatur (Lagerung): -25 … +85 °C
Schutzart: IP20
Breite: 50,5 mm
Höhe: 100 mm
Tiefe: 71,1 mm
Gewicht: 184 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Art der Eingangsspannung: DC
    Eingangsspannung AC 50 Hz: 0|24 V
    Eingangsspannung DC: 24|24 V
    Anzahl der Steckplätze: 1
    Mit steckbaren Baugruppen, digitale E/A: Ja
    Mit steckbaren Baugruppen, analoge E/A: Ja
    Mit steckbaren Baugruppen, Kommunikationsmodule: Ja
    Mit steckbaren Baugruppen, Funktions- u. Technologie-Module: Ja
    Mit steckbaren Baugruppen, Zentralmodule: Ja
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Weitere Details
    Max. Eingangsstrom AC 50 Hz: 0 A
    Max. Eingangsstrom DC: 0.5 A
    Ausgangsspannung AC 50 Hz: 0 V
    Ausgangsspannung AC 60 Hz: 0 V
    Art der Ausgangsspannung: 1
    Max. Ausgangsstrom AC 50 Hz: 0 A
    Max. Ausgangsstrom AC 60 Hz: 0 A
    Max. Ausgangsstrom DC: 0 A
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Mit integrierter Stromversorgung: Ja
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 1
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: 0|24
    Unterstützt Protokoll für PROFIBUS: Nein
    Eingangsspannung AC 60 Hz: IP20 V
    Unterstützt Protokoll für CAN: Ja
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: 0|24
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Mit steckbaren Baugruppen, sonstige: Ja
    Mit Potentialtrennung: Ja
    Feldbusanschluss über seperaten Buskoppler möglich: Nein
    Buskoppler für modularen Stationsaufbau vorhanden: 1|24
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: Federzuganschluss
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 51 mm
    Höhe: 100 mm
    Tiefe: 71.1 mm
    SIL gemäß IEC 61508: 0
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Ja
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): Nein
