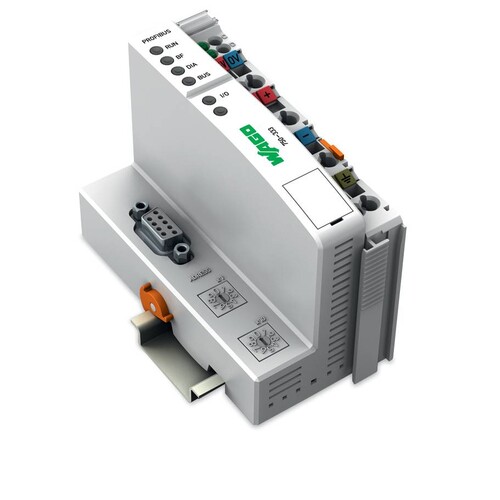

750-333 Wago Feldbuskoppler PROFIBUS DP/V1

20859700
4986803
1 Stk
4045454526856
DE
85176200
750-333
beantwortete(n) Fragen weitere Varianten
Feldbuskoppler PROFIBUS DP, 2. Generation, 12 MBd
Anmerkungen zur LIMMERT-KI

Der WAGO Feldbuskoppler PROFIBUS DP/V1 ist eine leistungsstarke Schnittstelle für das WAGO-I/O-System, die digitale und analoge Signale mit einer Baudrate von bis zu 12 Mbaud verarbeitet. Mit der Fähigkeit, bis zu 63 I/O-Module zu verbinden, ermöglicht dieser Koppler eine flexible und effiziente Integration in bestehende Systeme. Er bietet eine zuverlässige Versorgungsspannung von 24 V und ist für Betriebstemperaturen von 0 °C bis +55 °C ausgelegt. Die kompakten Abmessungen von 51 x 65 x 100 mm und das geringe Gewicht von 182 g machen ihn ideal für Anwendungen mit begrenztem Platz. Der Koppler erfüllt die Schutzart IP20 und ist mit einem CAGE CLAMP®-Anschluss ausgestattet, der eine einfache Verdrahtung ermöglicht. Dank seiner hohen Effizienz von 87 % ist er eine umweltfreundliche Wahl für moderne Automatisierungslösungen.

Produktinfos

Bauart: Feldbuskoppler
Protokoll: PROFIBUS DP/V1
Baudrate: 12 Mbaud
Max. Anzahl der I/O-Module: 63
Max. Eingangsprozessabbild: 244 Bytes
Max. Ausgangsprozessabbild: 244 Bytes
Versorgungsspannung: DC 24 V (-25 % ... +30 %)
Max. Eingangsstrom (24 V): 500 mA
Effizienz der Stromversorgung: 87 %
Isolierung: 500 V (System/Versorgung)
Betriebstemperatur: 0 °C ... +55 °C
Lagertemperatur: -25 °C ... +85 °C
Abmessungen (B x H x L): 51 x 65 x 100 mm
Gewicht: 182 g
Schutzart: IP20
Kabelverbindung: CAGE CLAMP®
Querschnitte: 0,08 mm² ... 2,5 mm² / AWG 28 ... 14
Abisolierlängen: 8 ... 9 mm
Max. Länge des Feldbusssegments: 100 m ... 1200 m (abhängig von Baudrate/Kabel)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Art der Eingangsspannung: DC
    Eingangsspannung AC 50 Hz: 0|24 V
    Eingangsspannung DC: 24|24 V
    Anzahl der Steckplätze: 1
    Mit steckbaren Baugruppen, digitale E/A: Ja
    Mit steckbaren Baugruppen, analoge E/A: Ja
    Mit steckbaren Baugruppen, Kommunikationsmodule: Ja
    Mit steckbaren Baugruppen, Funktions- u. Technologie-Module: Ja
    Mit steckbaren Baugruppen, Zentralmodule: Ja
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Weitere Details
    Max. Eingangsstrom AC 50 Hz: 0 A
    Max. Eingangsstrom DC: 0.5 A
    Ausgangsspannung AC 50 Hz: 0 V
    Ausgangsspannung AC 60 Hz: 0 V
    Art der Ausgangsspannung: 1
    Max. Ausgangsstrom AC 50 Hz: 1 A
    Max. Ausgangsstrom AC 60 Hz: 0 A
    Max. Ausgangsstrom DC: 0 A
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 1
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Mit integrierter Stromversorgung: Ja
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: 0|24
    Unterstützt Protokoll für PROFIBUS: Ja
    Eingangsspannung AC 60 Hz: IP20 V
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: 0|24
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Mit steckbaren Baugruppen, sonstige: Ja
    Mit Potentialtrennung: Ja
    Feldbusanschluss über seperaten Buskoppler möglich: Nein
    Buskoppler für modularen Stationsaufbau vorhanden: 1|24
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: Federzuganschluss
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 51 mm
    Höhe: 100 mm
    Tiefe: 71.1 mm
    SIL gemäß IEC 61508: 0
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): Nein
