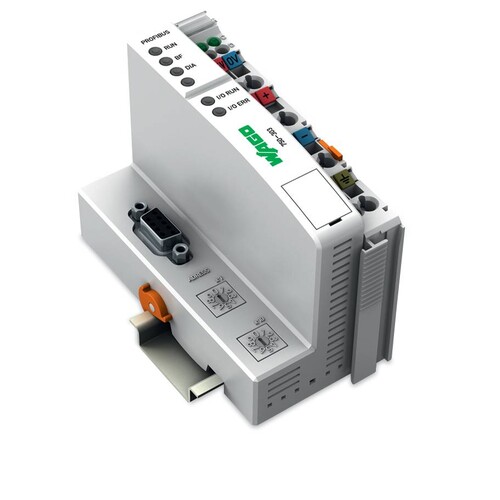

750-303 Wago Profibus DP/FMS 12 MBd Feldbus-Koppler

20309408
4989320
1 Stk
4045454659431
DE
85176200
750-303
beantwortete(n) Fragen weitere Varianten
Feldbuskoppler PROFIBUS DP, 1. Generation, 12 MBd
Anmerkungen zur LIMMERT-KI

Der WAGO PROFIBUS DP/FMS Feldbus-Koppler 750-303 ist eine leistungsstarke Lösung für die Integration des WAGO-I/O-Systems in PROFIBUS-Netzwerke. Mit einer Baudrate von bis zu 12 Mbaud ermöglicht dieser Koppler die Verbindung von bis zu 64 I/O-Modulen und unterstützt sowohl digitale als auch analoge Signale. Der Koppler wird über eine Versorgungsspannung von 24 V DC betrieben und ist für Betriebstemperaturen von 0 °C bis +55 °C ausgelegt. Mit einem kompakten Design von 51 x 65 x 100 mm und einem Gewicht von nur 190 g ist er ideal für Anwendungen mit begrenztem Platz. Die integrierte Isolation von 500 V sorgt für hohe Sicherheit, während die Schutzart IP20 den Einsatz in geschützten Umgebungen ermöglicht. Der 750-303 ist die perfekte Wahl für moderne Automatisierungslösungen, die Zuverlässigkeit und Effizienz erfordern.

Produktinfos

Bauart: Feldbuskoppler
Baudrate: 12 Mbaud
Max. Anzahl der I/O-Module: 64
Max. Eingangsprozessabbild: 128 Bytes
Max. Ausgangsprozessabbild: 128 Bytes
Konfiguration: PC oder PLC
Versorgungsspannung: 24 V DC (-25 % ... +30 %)
Max. Eingangsstrom (24 V): 500 mA
Effizienz der Stromversorgung: 87 %
Interner Stromverbrauch (5 V): 350 mA
Gesamtstrom für I/O-Module (5 V): 1650 mA
Isolation: 500 V (System/Versorgung)
Betriebstemperatur: 0 °C ... +55 °C
Lagertemperatur: -25 °C ... +85 °C
Relative Luftfeuchtigkeit: 95 % (ohne Kondensation)
Abmessungen (B x H x L): 51 x 65 x 100 mm
Gewicht: 190 g
Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Art der Eingangsspannung: DC
Eingangsspannung AC 50 Hz: 1 V
Eingangsspannung DC: 24|24 V
Anzahl der Steckplätze: 1
Mit steckbaren Baugruppen, digitale E/A: Ja
Mit steckbaren Baugruppen, analoge E/A: Ja
Mit steckbaren Baugruppen, Kommunikationsmodule: Ja
Mit steckbaren Baugruppen, Funktions- u. Technologie-Module: Ja
Mit steckbaren Baugruppen, Zentralmodule: Ja
Ausführung des elektrischen Anschlusses: Federzuganschluss
Weitere Details
Max. Eingangsstrom AC 50 Hz: EV006563|24 A
Max. Eingangsstrom AC 60 Hz: 1 A
Max. Eingangsstrom DC: 0.5 A
Ausgangsspannung AC 50 Hz: 0 V
Ausgangsspannung AC 60 Hz: 1 V
Ausgangsspannung DC: 0 V
Art der Ausgangsspannung: 0
Max. Ausgangsstrom AC 50 Hz: 0 A
Max. Ausgangsstrom AC 60 Hz: 0 A
Max. Ausgangsstrom DC: 0 A
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Mit integrierter Stromversorgung: Ja
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0|24
Anzahl der HW-Schnittstellen sonstige: 0
Mit optischer Schnittstelle: Nein
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Ja
Eingangsspannung AC 60 Hz: 0 V
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: 0|24
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Systemkomponente: Ja
Schutzart (IP): IP20
Mit steckbaren Baugruppen, sonstige: Ja
Mit Potentialtrennung: Ja
Feldbusanschluss über seperaten Buskoppler möglich: Nein
Buskoppler für modularen Stationsaufbau vorhanden: Ja
Tragschienenmontage möglich: Ja
Wand-/Direktmontage möglich: Nein
Fronteinbau möglich: Nein
Rack-Montage möglich: Nein
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 0
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
Breite: 50.5 mm
Höhe: 100 mm
Tiefe: 71.1 mm
SIL gemäß IEC 61508: 0
