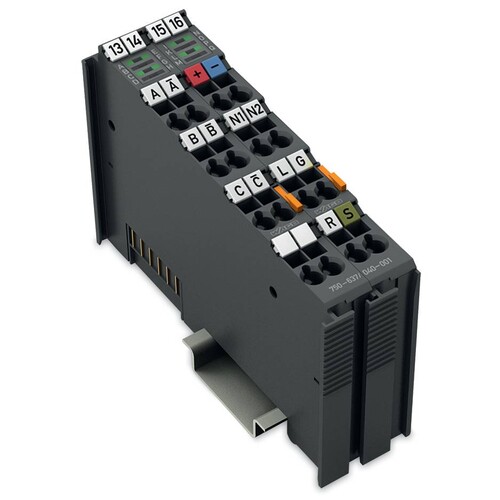

750-637/040-001 Wago Inc. Encoder 24 VDC

26441821
1010791
1 Stk
4055143673587
DE
85389099990
750-637/040-001
beantwortete(n) Fragen weitere Varianten
Inkremental-Encoder-Interface, DC 24 V, Differenzeingang, 32 Bit, Extrem
Anmerkungen zur LIMMERT-KI

Der Wago Inkremental-Encoder 750-637/040-001 ist ein hochentwickeltes Interface-Modul für Inkremental-Encoder, das mit einer Versorgungsspannung von 24 VDC betrieben wird. Mit einer Zählertiefe von 32 Bit und einer 4-fach-Auswertung durch den integrierten Quadraturdecoder bietet das Modul präzise Zählergebnisse und eine schnelle Reaktionszeit. Es ist für den Einsatz in anspruchsvollen Umgebungen konzipiert, mit einem erweiterten Temperaturbereich von -40 bis 70 °C und einer Schutzart von IP20. Die robuste Bauweise und die hohe Vibrations- und Schockfestigkeit machen es ideal für industrielle Anwendungen. Zudem ermöglicht das Modul die einfache Integration in bestehende Systeme und bietet vielseitige Anschlussmöglichkeiten.

Produktinfos

Versorgungsspannung: DC 24 V
Zählertiefe: 32 Bit
Geberanschluss: A, A/, B, B/, C, C/
Nullimpuls Latch: 32 Bit
Quadraturdecoder: 4-fach-Auswertung
Eingangsstrom typ. Latch: 7 mA
Eingangsstrom typ. Gate: 7 mA
Eingangsstrom typ. Ref.: 7 mA
Ausgangsstrom je Kanal: 0,5 A
Ausgangsspannung: DC 24 V
Spannungsbereich für Signal (0): DC -3 … +5 V
Spannungsbereich für Signal (1): DC 15 … 30 V
Grenzfrequenz: 250 kHz
Stromaufnahme Systemversorgung (5 V): 110 mA
Stromaufnahme Feldversorgung (Modul ohne externe Last): 35 mA
Bemessungsstoßspannung: 1 kV
Breite: 24 mm
Höhe: 67,8 mm
Tiefe: 100 mm
Gewicht: 116,8 g
Umgebungstemperatur (Betrieb): -40 … 70 °C
Umgebungstemperatur (Lagerung): -40 … 85 °C
Schutzart: IP20
Vibrationsfestigkeit: 5g
Schockfestigkeit: 15g/11 ms, 25g/6 ms
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Anzahl der Funktionen: 1
Geeignet für Zählen: Nein
Geeignet für Temperaturregelung: Nein
Geeignet für Druck-Regelung: Nein
Geeignet zum Wiegen: Nein
Geeignet für Durchfluss-Regelung: Nein
Geeignet für Durchfluss-Messung: Nein
Geeignet für Sicherheitsfunktionen: Nein
Unterstützt Protokoll für TCP/IP: Nein
Mit optischer Schnittstelle: Nein
Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 24|24 V
Weitere Details
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-485: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: 0|24
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Versorgungsspannung AC 60 Hz: 0 V
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: 0|24
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: 0|24
Systemkomponente: Ja
Geeignet für Schweiß-Regelung: Nein
Geeignet für NC: Nein
Geeignet für Wegerfassung: Ja
Geeignet für CNC: Nein
Geeignet für SSI: Nein
Geeignet für Inkremental-Wert-Erfassung: Ja
Geeignet für Absolut-Wert-Erfassung: Ja
Geeignet für Bahnsteuerung: Nein
Geeignet für Nocken-Steuerung: Nein
Geeignet für fliegende Säge: Nein
Geeignet für Mehrachs-Regelung: Nein
Geeignet für Einachs-Regelung: Nein
Geeignet für Mehrachs-Positionierung: Nein
Geeignet für Einachs-Positionierung: Nein
Funktionsblock Wiederanlaufsperre: Nein
Funktionsblock Automatischer Reset: Nein
Schützkontrolle Funktionsblock: Nein
Funktionsblock NOT-AUS: Nein
Funktionsblock Berührungslos Wirkende Schutzeinrichtungen: Nein
Funktionsblock Zustimm-Taster: Nein
Funktionsblock Zweihand-Schaltung: Nein
Funktionsblock Betriebsartenwahl: Nein
Funktionsblock Zugangskontrolle: Nein
Schutzart (IP): IP20
Feldbusanschluss über seperaten Buskoppler möglich: Ja
Frequenzmessung: Nein
Tragschienenmontage möglich: Ja
Wand-/Direktmontage möglich: Nein
Fronteinbau möglich: Nein
Rack-Montage möglich: Nein
Performance Level nach EN ISO 13849-1: 0
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
Breite: 24 mm
Höhe: 100 mm
Tiefe: 67.8 mm
SIL gemäß IEC 61508: 24
