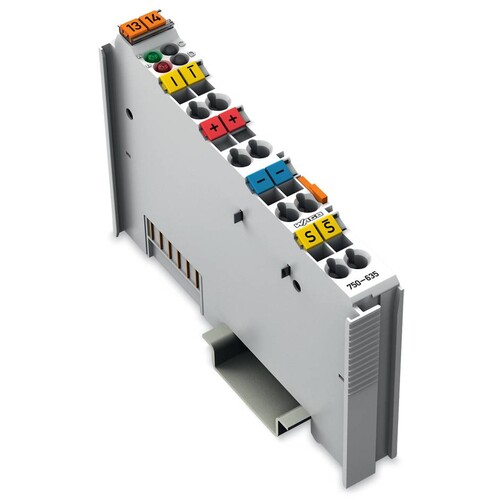

750-635 Wago Digital Impulse Interface

20331983
4991476
1 Stk
4045454393984
DE
85389099
750-635
beantwortete(n) Fragen weitere Varianten
Digitale Impulsschnittstelle
Anmerkungen zur LIMMERT-KI

Die digitale Impulsschnittstelle von Wago ist eine hochpräzise Lösung für den Anschluss von magnetostriktiven Wegsensoren. Sie ermöglicht die Verarbeitung von bis zu 4 Messstellen und bietet eine Auflösung von 1 µm bei einer Aktualisierungsrate von 2 ms. Die Schnittstelle unterstützt RS-422-Differenzsignale und gewährleistet eine störsichere Datenübertragung. Mit einer Betriebsspannung von 24 V DC und einer Systemversorgung von 5 V DC ist sie vielseitig einsetzbar. Die kompakte Bauweise mit Abmessungen von 12 mm Breite, 69,8 mm Höhe und 100 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Die digitale Impulsschnittstelle ist ideal für Anwendungen in der Automatisierungstechnik und bietet hohe Zuverlässigkeit und Flexibilität.

Produktinfos

Anzahl der Eingänge: 1
Signalart: Differenzsignal (RS-422)
Geberanschluss: Start / Stop; Init; Uv; Masse; Schirmverbindung über das Gehäuse
Auflösung: 1 µm
Up-Date-Zeit: 2 ms
Datenbreite: 1 x 24 Bit; 1 x 8 Bit Steuer/Status
Wegaufnehmerlänge: 4 m
Versorgungsspannung System: DC 5 V (über Datenkontakte)
Stromaufnahme Systemversorgung: 45 mA
Versorgungsspannung Feld: DC 24 V (-15 … 20 %) (über Leistungskontakte)
Potentialtrennung: 500 V System/Versorgung
Anzahl Leistungskontakte eingehend: 2
Anzahl Leistungskontakte ausgehend: 2
Anschlusstechnik: 8 x CAGE CLAMP[®]
Eindrähtiger Leiter: 0,08 … 2,5 mm² / 28 … 14 AWG
Feindrähtiger Leiter: 0,08 … 2,5 mm² / 28 … 14 AWG
Abisolierlänge: 8 … 9 mm
zulässige Leitungslänge: 500 m
zulässiger Leitungstyp: RS-422
Breite: 12 mm
Höhe: 69,8 mm
Höhe ab Oberkante Tragschiene: 62,6 mm
Tiefe: 100 mm
Montageart: Tragschiene 35
Gehäusewerkstoff: Polycarbonat, Polyamid 6.6
Gewicht: 49,902 g
Umgebungstemperatur (Betrieb): 0 … 55 °C
Umgebungstemperatur (Lagerung): -40 … 85 °C
Schutzart: IP20
Vibrationsfestigkeit: gemäß IEC 60068-2-6
Schockfestigkeit: 15g gemäß IEC 60068-2-27
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der Funktionen: 2
    Geeignet für Zählen: Nein
    Geeignet für Temperaturregelung: Nein
    Geeignet für Druck-Regelung: Nein
    Geeignet zum Wiegen: Nein
    Geeignet für Durchfluss-Regelung: Nein
    Geeignet für Durchfluss-Messung: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Mit optischer Schnittstelle: Nein
    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung DC: 24|24 V
    Weitere Details
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0|24
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Unterstützt Protokoll für PROFIBUS: 0|24
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: 0|24
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Geeignet für Schweiß-Regelung: Nein
    Geeignet für NC: Nein
    Geeignet für Wegerfassung: Ja
    Geeignet für CNC: Nein
    Geeignet für SSI: Nein
    Geeignet für Inkremental-Wert-Erfassung: Nein
    Geeignet für Absolut-Wert-Erfassung: Nein
    Geeignet für Bahnsteuerung: Nein
    Geeignet für Nocken-Steuerung: Nein
    Geeignet für fliegende Säge: Nein
    Geeignet für Mehrachs-Regelung: Nein
    Geeignet für Einachs-Regelung: Nein
    Geeignet für Mehrachs-Positionierung: Nein
    Geeignet für Einachs-Positionierung: Nein
    Funktionsblock Wiederanlaufsperre: Nein
    Funktionsblock Automatischer Reset: Nein
    Schützkontrolle Funktionsblock: Nein
    Funktionsblock NOT-AUS: Nein
    Funktionsblock Berührungslos Wirkende Schutzeinrichtungen: Nein
    Funktionsblock Zustimm-Taster: Nein
    Funktionsblock Zweihand-Schaltung: Nein
    Funktionsblock Betriebsartenwahl: Nein
    Funktionsblock Zugangskontrolle: Nein
    Schutzart (IP): IP20
    Feldbusanschluss über seperaten Buskoppler möglich: Ja
    Frequenzmessung: Nein
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Performance Level nach EN ISO 13849-1: 0
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 12 mm
    Höhe: 100 mm
    Tiefe: 69.8 mm
    SIL gemäß IEC 61508: 0
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): 12
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): 0|24
