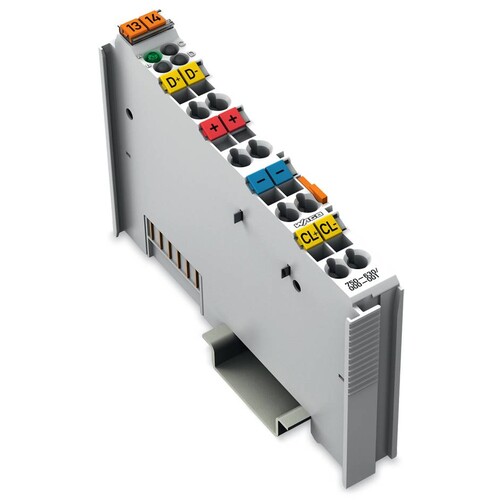

750-630/000-001 Wago SSI Geber Interface

23850380
4991475
1 Stk
4045454879822
DE
85389099
750-630/000-001
beantwortete(n) Fragen weitere Varianten
SSI-Geber-Interface, 24 Bit, 125 kHz, Bin-Code
Anmerkungen zur LIMMERT-KI

Das Wago SSI-Geber Interface 750-630/000-001 ermöglicht den direkten Anschluss eines SSI-Gebers und bietet eine zuverlässige Schnittstelle für die Datenübertragung. Mit einer maximalen Datenübertragungsrate von 125 kHz und einer Datenbreite von 32 Bit gewährleistet es eine präzise und schnelle Signalverarbeitung. Das Modul unterstützt eine Versorgungsspannung von DC 24 V für den Geber und DC 5 V für das System, was eine flexible Integration in bestehende Automatisierungssysteme ermöglicht. Die robuste Bauweise und der Einsatz hochwertiger Materialien sorgen für eine hohe Zuverlässigkeit und Langlebigkeit in industriellen Anwendungen. Mit einem kompakten Design von 12 mm Breite, 69,8 mm Höhe und 100 mm Tiefe ist es ideal für die Montage auf Tragschienen. Die Schutzart IP20 und die Möglichkeit zur Potentialtrennung von 500 V machen dieses Modul zu einer sicheren Wahl für anspruchsvolle Umgebungen.

Produktinfos

Signalart: Differenzsignal (RS-422)
Geberanschluss: Ein + D, -D / Aus + CI, - CI
Versorgungsspannung Geber: DC 24 V
Serieller Eingang Datenbreite: 32 Bit
Datenübertragungsrate: 125 kHz
Datenbreite: 1 x 32 Bit, 1 x 8 Bit (optional)
Code: Gray-Code
Versorgungsspannung System: DC 5 V
Stromaufnahme Systemversorgung (5 V): 20 mA
Versorgungsspannung Feld: DC 24 V (-15 … 20 %)
Potentialtrennung: 500 V System/Versorgung
Anzahl Leistungskontakte eingehend: 2
Anzahl Leistungskontakte ausgehend: 2
Stromtragfähigkeit der Leistungskontakte: 10 A
Anschlusstechnik: 8 x CAGE CLAMP[®]
Eindrähtiger Leiter: 0,08 … 2,5 mm² / 28 … 14 AWG
Feindrähtiger Leiter: 0,08 … 2,5 mm² / 28 … 14 AWG
Abisolierlänge: 8 … 9 mm
Breite: 12 mm
Höhe: 69,8 mm
Tiefe: 100 mm
Montageart: Tragschiene 35
Farbe: lichtgrau
Gehäusewerkstoff: Polycarbonat, Polyamid 6.6
Gewicht: 50,3 g
Umgebungstemperatur (Betrieb): 0 … 55 °C
Umgebungstemperatur (Lagerung): -40 … 85 °C
Schutzart: IP20
Verschmutzungsgrad: 2 gemäß IEC 61131-2
Betriebshöhe: 0 … 2000 m
Relative Feuchte: 95 % (ohne Betauung)
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Anzahl der Funktionen: 2
Geeignet für Zählen: Nein
Geeignet für Temperaturregelung: Nein
Geeignet für Druck-Regelung: Nein
Geeignet zum Wiegen: Nein
Geeignet für Durchfluss-Regelung: Nein
Geeignet für Durchfluss-Messung: Nein
Geeignet für Sicherheitsfunktionen: Nein
Unterstützt Protokoll für TCP/IP: Nein
Mit optischer Schnittstelle: Nein
Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 24|24 V
Weitere Details
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-485: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: 0|24
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Versorgungsspannung AC 60 Hz: 0 V
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: 0|24
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: 0|24
Systemkomponente: Ja
Geeignet für Schweiß-Regelung: Nein
Geeignet für NC: Nein
Geeignet für Wegerfassung: Ja
Geeignet für CNC: Nein
Geeignet für SSI: Ja
Geeignet für Inkremental-Wert-Erfassung: Nein
Geeignet für Absolut-Wert-Erfassung: Nein
Geeignet für Bahnsteuerung: Nein
Geeignet für Nocken-Steuerung: Nein
Geeignet für fliegende Säge: Nein
Geeignet für Mehrachs-Regelung: Nein
Geeignet für Einachs-Regelung: Nein
Geeignet für Mehrachs-Positionierung: Nein
Geeignet für Einachs-Positionierung: Nein
Funktionsblock Wiederanlaufsperre: Nein
Funktionsblock Automatischer Reset: Nein
Schützkontrolle Funktionsblock: Nein
Funktionsblock NOT-AUS: Nein
Funktionsblock Berührungslos Wirkende Schutzeinrichtungen: Nein
Funktionsblock Zustimm-Taster: Nein
Funktionsblock Zweihand-Schaltung: Nein
Funktionsblock Betriebsartenwahl: Nein
Funktionsblock Zugangskontrolle: Nein
Schutzart (IP): IP20
Feldbusanschluss über seperaten Buskoppler möglich: Ja
Frequenzmessung: Nein
Tragschienenmontage möglich: Ja
Wand-/Direktmontage möglich: Nein
Fronteinbau möglich: Nein
Rack-Montage möglich: Nein
Performance Level nach EN ISO 13849-1: 0
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
Breite: 12 mm
Höhe: 100 mm
Tiefe: 69.8 mm
SIL gemäß IEC 61508: 12
