6ES7138-6DB00-0BB1 Siemens SIMATIC ET 200SP, TM Pulse 2x24V PWM und Pulsausga

27756191
2973537
1 Stk
4047623406334
DE
85389091
6ES7138-6DB00-0BB1
beantwortete(n) Fragen weitere Varianten
SIMATIC ET 200SP, TM Pulse 2x24V PWM und Pulsausgabe 2 Kanäle 2A für Proportionalventile und DC Motoren Mit SIMATIC ET 200SP bietet Siemens Ihnen ein multifunktionales und dezentrales Peripheriesystem, das aufgrund seiner platzsparenden Bauweise ganz einfach in Betrieb genommen werden kann. Es ist für die Schutzart IP20 zugelassen und für den Einbau in einem kompakten Schaltkasten konzipiert. ¿¿¿Das System gewährleistet Ihnen maximale Flexibilität, da Sie die Module aufgrund des Multi Hot Swapping jederzeit schnell und einfach tauschen können.¿¿ Darüber hinaus bietet Ihnen das SIMATIC ET 200SP ein breites Spektrum an unterschiedlichen sowie schnellen Kommunikationswegen. ¿¿¿Aufgrund der Integration des MultiFeldbus Interfacemoduls IM155-6MF sind Sie jederzeit flexibel und können das für Ihre Applikation optimale Protokoll verwenden, da durch diese Funktion mehrere Ethernet Protokolle unterstützt werden.¿¿ ¿Montage und Service werden durch ein einheitliches Kennzeichnungssystem, das auf Referenzkennzeichnungsschildern und Anschlussbelegungen mit Farbkodierung basiert, vereinfacht. ¿Siemens garantiert Ihnen durch die Einbindung der innovativen und zugleich langlebigen Automatisierungsprodukte Zukunftssicherheit, denn als Branchenexperten setzen sie heute schon auf die Technologien von Morgen und definieren somit die Marktstandards neu. Durchgängige Datenverfügbarkeit, flexible Anwendungsfälle sowie vielseitige Integrationsmöglichkeiten sorgen für die optimale Performance der ET 200 Produkte. Technologiebaugruppen bieten hardwarenahe Signalvorverarbeitung für schnelles Zählen, exaktes Messen, Positionserfassung undPulsweitenmodulation für unterschiedliche Geber und Aktoren.
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC ET 200SP TM Pulse 2x24V ist ein hochentwickeltes Modul für die Ansteuerung von Proportionalventilen und DC-Motoren. Mit zwei Kanälen und einer maximalen Ausgangsleistung von 2A pro Kanal ermöglicht es eine präzise Pulsweitenmodulation (PWM) und Pulsausgabe. Die Nennversorgungsspannung beträgt 24 V DC, mit einem zulässigen Spannungsbereich von 19,2 V bis 28,8 V. Das Modul ist für den Einsatz in rauen Umgebungen geeignet, mit einem Betriebstemperaturbereich von -30 °C bis 60 °C. Es unterstützt eine Vielzahl von Kommunikationsprotokollen, einschließlich PROFIBUS und PROFINET, und ist einfach in bestehende Systeme zu integrieren. Dank der kompakten Bauweise von 20 mm Breite, 73 mm Höhe und 58 mm Tiefe lässt es sich problemlos in Schaltschränken montieren. Mit einem Gewicht von nur 50 g ist es leicht und benutzerfreundlich, ideal für moderne Automatisierungsanwendungen.

Produktinfos

Produkttyp-Bezeichnung: TM Pulse 2x24V
HW-Funktionsstand: FS03
Firmware-Version: V1.0
Versorgungsspannung Nennwert (DC): 24 V
Versorgungsspannung zulässiger Bereich, untere Grenze (DC): 19,2 V
Versorgungsspannung zulässiger Bereich, obere Grenze (DC): 28,8 V
Eingangsstrom max.: 70 mA
Anzahl Ausgänge: 2
Ausgangsstrom, max.: 2 A
Verlustleistung, typ.: 1,7 W
Eingänge: 16 byte
Ausgänge: 24 byte
Anzahl der Eingänge: 2
Eingangsspannung Nennwert (DC): 24 V
Eingangsspannung zulässige Spannung am Eingang, min.: -30 V
Eingangsspannung zulässige Spannung am Eingang, max.: 30 V
Eingangsstrom für Signal '1', typ.: 2,5 mA
Anzahl der Ausgänge (Digitalausgänge): 2
Schaltfrequenz bei ohmscher Last, max.: 100 kHz

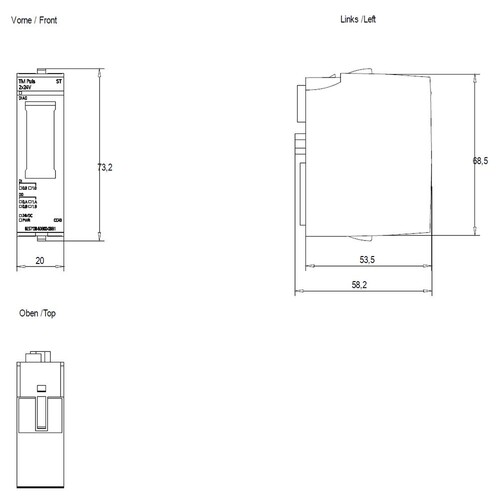

Breite: 20 mm
Höhe: 73 mm
Tiefe: 58 mm
Gewicht: 50 g
Betriebstemperatur, min.: -30 °C
Betriebstemperatur, max.: 60 °C
Höhe im Betrieb bezogen auf Meeresspiegel, max.: 5000 m
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Anzahl der Funktionen: DC
    Geeignet für Zählen: Nein
    Geeignet für Temperaturregelung: Nein
    Geeignet für Druck-Regelung: Nein
    Geeignet zum Wiegen: Nein
    Geeignet für Durchfluss-Regelung: Nein
    Geeignet für Durchfluss-Messung: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Mit optischer Schnittstelle: Nein
    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung AC 50 Hz: 0 V
    Versorgungsspannung DC: 19.2|28.8 V
    Weitere Details
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Versorgungsspannung AC 60 Hz: 0 V
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Geeignet für Schweiß-Regelung: Nein
    Geeignet für NC: Nein
    Geeignet für Wegerfassung: Nein
    Geeignet für CNC: Nein
    Geeignet für SSI: Nein
    Geeignet für Inkremental-Wert-Erfassung: 20
    Geeignet für Absolut-Wert-Erfassung: Nein
    Geeignet für Bahnsteuerung: Nein
    Geeignet für Nocken-Steuerung: Nein
    Geeignet für fliegende Säge: Nein
    Geeignet für Mehrachs-Regelung: Nein
    Geeignet für Einachs-Regelung: Nein
    Geeignet für Mehrachs-Positionierung: Nein
    Geeignet für Einachs-Positionierung: Ja
    Funktionsblock Wiederanlaufsperre: Nein
    Funktionsblock Automatischer Reset: Nein
    Schützkontrolle Funktionsblock: Nein
    Funktionsblock NOT-AUS: Nein
    Funktionsblock Berührungslos Wirkende Schutzeinrichtungen: Nein
    Funktionsblock Zustimm-Taster: Nein
    Funktionsblock Zweihand-Schaltung: 0|28.8
    Funktionsblock Betriebsartenwahl: Nein
    Funktionsblock Zugangskontrolle: Nein
    Schutzart (IP): IP20
    Feldbusanschluss über seperaten Buskoppler möglich: Nein
    Frequenzmessung: Nein
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Performance Level nach EN ISO 13849-1: 0
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: 0
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 20 mm
    Höhe: 73 mm
    Tiefe: 58 mm
    SIL gemäß IEC 61508: 0
