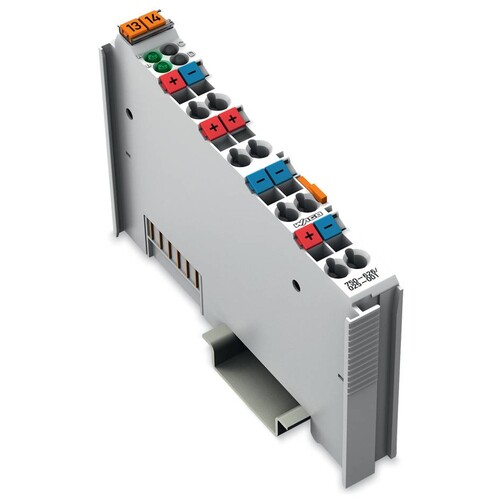

750-626/025-001 Wago Filtermodul

23850345
4114164
1 Stk
4050821388524
DE
85389091
750-626/025-001
beantwortete(n) Fragen weitere Varianten
Netzteilfilter, DC 24 V, Höhere Isolation, Erw. Temperatur
Anmerkungen zur LIMMERT-KI

Das WAGO Filtermodul 750-626/025-001 ist eine zuverlässige Lösung zur Filterung der 24 VDC-Systemstromversorgung in industriellen Anwendungen. Mit einer Strombelastbarkeit von bis zu 10 A und einer kompakten Bauweise von 12 mm Breite, 100 mm Höhe und 69,8 mm Tiefe, ist es ideal für die Montage auf DIN-35 Schienen. Das Modul unterstützt eine Temperaturspanne von -20 bis +60 °C und ist für den Einsatz in rauen Umgebungen konzipiert, mit einem Schutzgrad von IP20. Dank der CAGE CLAMP®-Anschlusstechnologie ermöglicht es eine einfache und sichere Verdrahtung. Es ist besonders geeignet für Anwendungen, die eine hohe Isolation erfordern und erfüllt die Anforderungen an marine Anwendungen. Mit einem Gewicht von nur 50 g ist es leicht und dennoch robust.

Produktinfos

Signaltyp (Spannung): 24 VDC
Versorgungsspannung (System): 24 VDC (-25 … +30 %) via CAGE CLAMP®
Versorgungsspannung (Feld): 24 VDC (-25 … +30 %) via CAGE CLAMP®
Anzahl der Ausgangs-Power-Jumperkontakte: 2
Strombelastbarkeit (Power-Jumperkontakte): 10 A
Maximaler Strom über Systemspannung: 1.5 A (1 A bis Hardware 04)
Bauart (Breite): 12 mm
Bauart (Höhe): 100 mm
Bauart (Tiefe): 69.8 mm
Bauart (Tiefe von DIN-Schiene): 62.6 mm
Montageart: DIN-35 Schiene
Farbe: Hellgrau
Gehäusematerial: Polycarbonat; Polyamid 6.6
Gewicht: 50 g
Betriebstemperatur: -20 … +60 °C
Lagertemperatur: -40 … +85 °C
Schutzart (IP): IP20
Betriebsfeuchte ohne Kondensation: 95 %
Vibrationsfestigkeit: 4g nach IEC 60068-2-6
Schockfestigkeit: 15g nach IEC 60068-2-27
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung DC: 24|24 V
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen USB: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für KNX: Nein
    Weitere Details
    Anzahl der HW-Schnittstellen seriell RS-422: 0|24
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: 0|24
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    Systemkomponente: 1|24
    Schutzart (IP): IP20
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Mit Potentialtrennung: Nein
    Mit Einspeisemodul: Nein
    Geeignet als Segmentmodul: Ja
    Distanzmodul: Nein
    Feldbusanschluss über seperaten Buskoppler möglich: Ja
    Busdiagnose möglich: Nein
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: 1
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 12 mm
    Höhe: 100 mm
    Tiefe: 69.8 mm
    SIL gemäß IEC 61508: IP20
    Unterstützt Protokoll für EtherCAT: Federzuganschluss
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): 0|24
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
