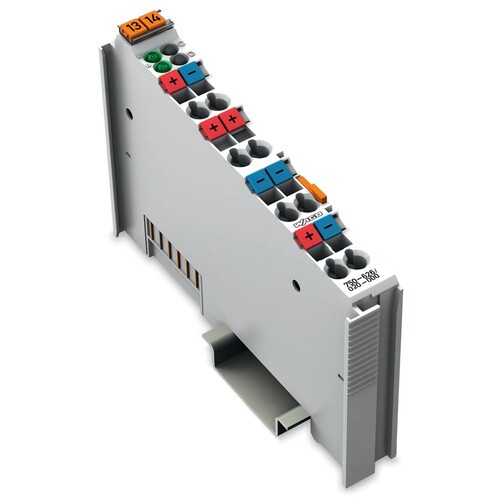

750-626/020-000 Wago Filtermodul

23850331
2761918
1 Stk
4050821112440
DE
85389091
750-626/020-000
beantwortete(n) Fragen weitere Varianten
Netzteilfilter, DC 24 V, Höhere Isolation
Anmerkungen zur LIMMERT-KI

Das Wago Filtermodul 750-626/020-000 ist eine leistungsstarke Lösung zur Filterung der 24 VDC-Systemstromversorgung in industriellen Anwendungen. Es bietet eine hohe Strombelastbarkeit von 10 A und ist mit zwei Ausgangs-Power-Jumperkontakten ausgestattet. Mit kompakten Abmessungen von 12 mm Breite, 100 mm Höhe und 69.8 mm Tiefe ist es für die Montage auf einer DIN-35 Schiene konzipiert. Das Filtermodul ist aus robustem Polycarbonat und Polyamid 6.6 gefertigt, was es ideal für den Einsatz in anspruchsvollen Umgebungen macht. Es erfüllt die Schutzart IP20 und ist für Betriebstemperaturen von 0 bis +55 °C geeignet. Das Modul ist auch für den Einsatz in maritimen Anwendungen zertifiziert und bietet eine zuverlässige Leistung in kritischen Systemen.

Produktinfos

Signaltyp: Spannung
Signaltyp (Spannung): 24 VDC
Versorgungsspannung (System): 24 VDC (-25 … +30 %) via CAGE CLAMP®
Versorgungsspannung (Feld): 24 VDC (-25 … +30 %) via CAGE CLAMP®
Anzahl der Ausgangs-Power-Jumperkontakte: 2
Strombelastbarkeit (Power-Jumperkontakte): 10 A
Strom über Systemspannung (max.): 1.5 A (1 A bis Hardware-Version 04)
Verbindungstechnik (Feldversorgung): 4 x CAGE CLAMP®
Verbindungstechnik (Systemversorgung): 4 x CAGE CLAMP®
Querschnitt (Solid conductor): 0.08 … 2.5 mm² / 28 … 14 AWG
Querschnitt (Fine-stranded conductor): 0.08 … 2.5 mm² / 28 … 14 AWG
Abisolierlänge: 8 … 9 mm
Breite: 12 mm
Höhe: 100 mm
Tiefe: 69.8 mm
Tiefe von der Oberkante der DIN-Schiene: 62.6 mm
Montageart: DIN-35 Schiene
Gehäusematerial: Polycarbonat; Polyamid 6.6
Gewicht: 49.4 g
Betriebstemperatur: 0 … +55 °C
Lagertemperatur: -40 … +85 °C
Schutzart: IP20
Betriebsfeuchte (ohne Kondensation): 95 %
Vibrationsfestigkeit: 4g nach IEC 60068-2-6
Schockfestigkeit: 15g nach IEC 60068-2-27
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung DC: 24|24 V
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen USB: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für KNX: Nein
    Weitere Details
    Anzahl der HW-Schnittstellen seriell RS-422: 0|24
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: 0|24
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    Systemkomponente: 1|24
    Schutzart (IP): IP20
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Mit Potentialtrennung: Nein
    Mit Einspeisemodul: Nein
    Geeignet als Segmentmodul: Ja
    Distanzmodul: Nein
    Feldbusanschluss über seperaten Buskoppler möglich: Ja
    Busdiagnose möglich: Nein
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: 1
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 12 mm
    Höhe: 100 mm
    Tiefe: 69.8 mm
    SIL gemäß IEC 61508: IP20
    Unterstützt Protokoll für EtherCAT: Federzuganschluss
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): 0|24
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
