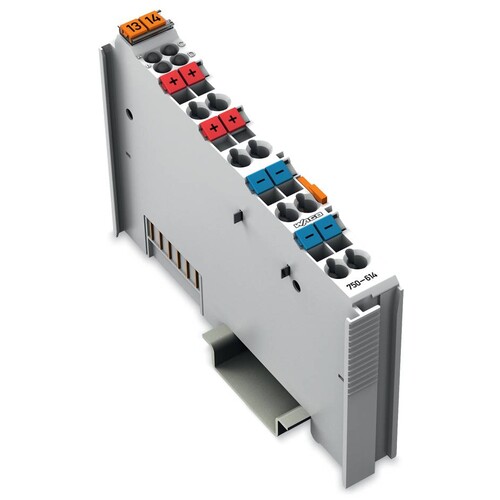

750-614 Wago Potentialvervielfältigungsklemme

23850240
1126887
1 Stk
4045454393861
DE
85389091
750-614
beantwortete(n) Fragen weitere Varianten

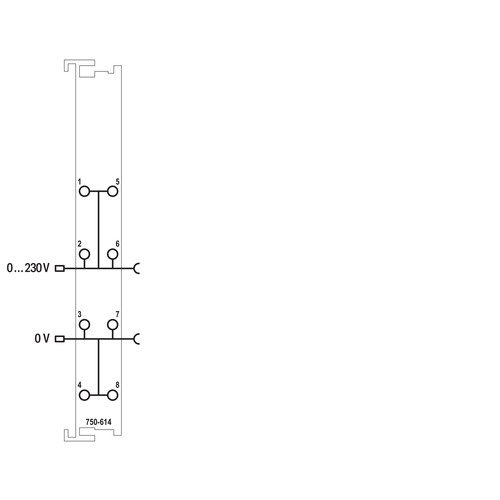

Potentialvervielfältigung
Anmerkungen zur LIMMERT-KI

Die Wago Potentialvervielfältigungsklemme 750-614 ist eine innovative Lösung für den mehrfachen Abgriff der Versorgungsspannung in industriellen Anwendungen. Mit einer Signalart von AC/DC bis zu 230 V und einer Stromtragfähigkeit von 10 A ist diese Klemme ideal für die Feldversorgung. Sie ermöglicht den Anschluss von eindrähtigen und feindrähtigen Leitern von 0,08 bis 2,5 mm² und ist einfach zu montieren auf einer Tragschiene. Die Klemme ist aus lichtgrauem Polycarbonat gefertigt und bietet eine hohe Temperaturbeständigkeit von -40 bis 85 °C. Mit einem kompakten Design (12 mm Breite, 69,8 mm Höhe, 100 mm Tiefe) und der Schutzart IP20 eignet sie sich hervorragend für den Einsatz in verschiedenen Umgebungen.

Produktinfos

Signalart Spannung: AC/DC 0 … 230 V
Versorgungsspannung System: DC 5 V
Versorgungsspannung Feld: AC/DC 230 V
Anzahl Leistungskontakte eingehend: 2
Anzahl Leistungskontakte ausgehend: 2
Stromtragfähigkeit der Leistungskontakte: 10 A
Anschlusstechnik: Feldversorgung
Eindrähtiger Leiter: 0,08 … 2,5 mm² / 28 … 14 AWG
Feindrähtiger Leiter: 0,08 … 2,5 mm² / 28 … 14 AWG
Abisolierlänge: 8 … 9 mm
Breite: 12 mm
Höhe: 69,8 mm
Höhe ab Oberkante Tragschiene: 62,6 mm
Tiefe: 100 mm
Montageart: Tragschiene 35
Farbe: lichtgrau
Gehäusewerkstoff: Polycarbonat, Polyamid 6.6
Gewicht: 43,5 g
Umgebungstemperatur (Betrieb): 0 … 55 °C
Umgebungstemperatur (Lagerung): -40 … 85 °C
Schutzart (IP): IP20
Relative Feuchte (ohne Betauung): 95 %
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: AC/DC
    Versorgungsspannung AC 50 Hz: 0|230 V
    Versorgungsspannung DC: 0|230 V
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0|230
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen USB: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für KNX: Nein
    Weitere Details
    Anzahl der HW-Schnittstellen seriell RS-422: 0|230
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für MODBUS: 0|230
    Anzahl der HW-Schnittstellen seriell RS-232: 0|230
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Versorgungsspannung AC 60 Hz: 0|230 V
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: 0|230
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    Systemkomponente: 1|230
    Schutzart (IP): IP20
    Ausführung des elektrischen Anschlusses: EV005752|230
    Mit Potentialtrennung: Nein
    Mit Einspeisemodul: Nein
    Geeignet als Segmentmodul: 1|230
    Distanzmodul: Nein
    Feldbusanschluss über seperaten Buskoppler möglich: Ja
    Busdiagnose möglich: Nein
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: 1
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: EV006563|230
    Explosionsschutz-Kategorie für Staub: EV006566|230
    Breite: 12 mm
    Höhe: 100 mm
    Tiefe: 69.8 mm
    SIL gemäß IEC 61508: IP20
    Unterstützt Protokoll für EtherCAT: Federzuganschluss
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): 0|230
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): 0|230
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
