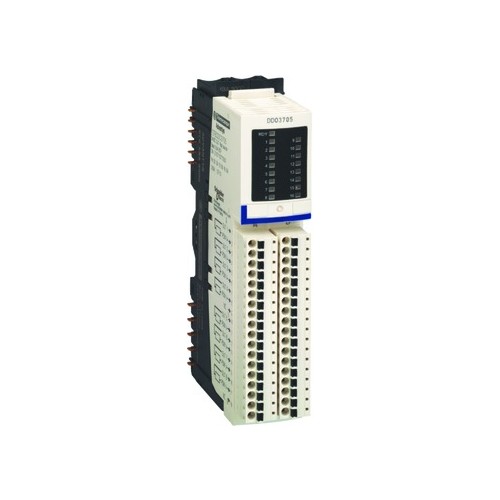

STBDDO3705KC Schneider E. STB-KIT-B 16* 24VDC DIG OUT+ SOCKEL+ STEC.F

20651036
5347346
1 Stk
3595863933000
13595863933007
ID
8538909999
Modicon STB. Digitale Ausgangsmodule. Kit dig. Ausgangsmodul Basis STB, 24 V DC, 0,5 A. Kanäle 16, Typ B. Lieferumfang der Kit-Bestellbezeichnungen. xxxxK beinhaltet das Elektronikmodul, den Modulträger und die entsprechende Anschlusstechnik je einmal in Schraubund in Federzug-Klemmen-Ausführung.
Anmerkungen zur LIMMERT-KI

Das Schneider Electric STB-KIT-B ist ein fortschrittliches digitales Ausgangsmodul, das für die Modicon STB verteilte I/O-Lösungen konzipiert wurde. Mit 16 digitalen Ausgängen und einer Spannung von 24 V DC bietet dieses Modul eine zuverlässige Leistung für industrielle Anwendungen. Es unterstützt einen Ausgangsstrom von bis zu 500 mA und ist mit verschiedenen Schutzmechanismen ausgestattet, darunter Kurzschlussschutz und thermische Überlastsicherung. Mit einer kompakten Bauweise von 128,3 mm Breite, 13,9 mm Höhe und 70 mm Tiefe ist es ideal für den Einsatz in beengten Platzverhältnissen. Das Modul ist für den Betrieb bei Temperaturen von 0 bis 60 °C geeignet und bietet eine hohe Isolierung zwischen Kanälen und Logikbus. Dank seiner Kompatibilität mit Power Distribution Modulen und I/O-Basen ist es eine flexible Lösung für moderne Automatisierungssysteme.

Produktinfos

Modultyp: Basis digitales Ausgangsmodul
Anzahl der digitalen Ausgänge: 16
Ausgangstyp: Festkörper
Ausgangsspannung: 24 V DC
Ausgangsstrom: 500 mA
Logik: Positiv
Maximale Ausgangsspannung: 30 V DC
Maximale Spannung: 35 V (1.3 ms)
Reaktionszeit (ein/ausschalten): 2 ms
Kaltwechsel: Ja
Heißwechsel: Nein
Schutzart: integrierte Sicherung, Rückstromschutz, Kurzschlussschutz, thermischer Überlastschutz
Isolierung zwischen Kanälen und Logikbus: 1500 V für 1 Minute
Maximaler Leckstrom: 0.4 mA bei Zustand 0, 30 V
Maximale Lastkapazität: 10 µF
Maximale Lastinduktivität: 1000 mH bei 4 Hz
Produktkompatibilität: Power Distribution Module STBPDT3100/3105, I/O Basis STBXBA3000
Versorgungsspannung: 24 V DC
Stromverbrauch: 135 mA bei 5 V DC für Logikbus
Höhe: 13.9 mm
Breite: 128.3 mm
Tiefe: 70 mm
Netto Gewicht: 0.086 kg
Betriebstemperatur: 0…60 °C
Lagertemperatur: -40…85 °C
Luftfeuchtigkeit: 95 % bei 60 °C ohne Kondensation
Vibrationsfestigkeit: 3 gn bei 58…150 Hz
Schockfestigkeit: 30 gn für 11 ms
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 1 V
Versorgungsspannung DC: 24|24 V
Anzahl der digitalen Eingänge: 0
Anzahl der digitalen Ausgänge: 16|2
Art des Digitalausgangs: sonstige
Zulässige Spannung am Ausgang: 24|24 V
Ausführung des elektrischen Anschlusses: Schraubanschluss
Weitere Details
Digitale Eingänge konfigurierbar: Nein
Digitale Ausgänge konfigurierbar: Ja
Eingangsstrom bei Signal 1: 0.4 mA
Zulässige Spannung am Eingang: 30|19.2 V
Art der Eingangsspannung: DC
Ausgangsstrom: 0.5 A
Art der Ausgangsspannung: DC
Kurzschlussschutz, Ausgänge vorhanden: Ja
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Versorgungsspannung AC 60 Hz: 0 V
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit optischer Schnittstelle: Nein
Unterstützt Protokoll für TCP/IP: Ja
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Ja
Unterstützt Protokoll für INTERBUS: Ja
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Ja
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: 0|24
Unterstützt Protokoll für PROFINET CBA: 0|24
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: 0|2
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Systemkomponente: Ja
Schutzart (IP): IP20
Verzögerungszeit bei Signalwechsel: 2|2 ms
Feldbusanschluss über seperaten Buskoppler möglich: Ja
Tragschienenmontage möglich: Nein
Wand-/Direktmontage möglich: Nein
Fronteinbau möglich: Nein
Rack-Montage möglich: Ja
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: ohne
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: ohne
Breite: 128.3|24 mm
Höhe: 13.9 mm
Tiefe: 70 mm
SIL gemäß IEC 61508: ohne
Unterstützt Protokoll für EtherCAT: Nein
Zertifiziert für UL-Gefahrenbereich Klasse I: Nein
Zertifiziert für UL-Gefahrenbereich Klasse II: Nein
Zertifiziert für UL-Gefahrenbereich Klasse III: Nein
Zertifiziert für UL-Gefahrenbereich Division 1: Nein
Zertifiziert für UL-Gefahrenbereich Division 2: Nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): 0|24
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): 0|19.2
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): 0|19.2
