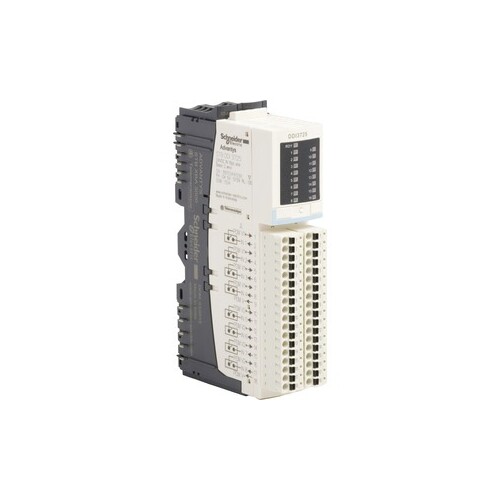

STBDDI3725KC Schneider E. STBKIT-B 16E 24VDC MODUL SOCKEL STECKER

20651022
5347343
1 Stk
3595863932980
13595863932987
ID
8538909999
Modicon STB. Digitale Eingangsmodule. Kit dig. Eingangsmodul Basis STB, 24 V DC. Kanäle 16, Typ B. Lieferumfang der Kit-Bestellbezeichnungen. xxxxK beinhaltet das Elektronikmodul, den Modulträger und die entsprechende Anschlusstechnik je einmal in Schraubund in Federzug-Klemmen-Ausführung.
Anmerkungen zur LIMMERT-KI

Das STBDDI3725KC von Schneider Electric ist ein leistungsstarkes digitales Eingangsmodul, das speziell für die Modicon STB I/O-Lösungen entwickelt wurde. Mit 16 diskreten Eingängen und einer Eingangsspannung von 24 V DC bietet es eine hohe Flexibilität und Zuverlässigkeit in industriellen Anwendungen. Das Modul unterstützt eine Eingangsspannungsgrenze von 11 bis 30 V und gewährleistet einen stabilen Betrieb mit einem maximalen Eingangsstrom von 4,5 mA. Die integrierte Schutzmaßnahmen, einschließlich einer Sicherung und Verpolungsschutz, sorgen für eine sichere Anwendung. Mit kompakten Abmessungen von 65,1 mm Tiefe, 125 mm Höhe und 28,1 mm Breite ist es ideal für platzsparende Installationen. Das Modul ist für Betriebstemperaturen von -25 bis 70 °C geeignet und erfüllt die Anforderungen an die Schutzart IP20. Es ist die perfekte Wahl für moderne Automatisierungslösungen.

Produktinfos

Produktbereich: Modicon STB
Produkttyp: Basis digitales Eingangsmodul
Anzahl der digitalen Eingänge: 16
Eingangsspannung: 24 V DC
Eingangsspannungsgrenzen: 11...30 V (Zustand 1), -3...5 V (Zustand 0)
Zulässige Spannung: 30 V
Eingangsstrom: 4,5 mA
Stromzustand 0 garantiert: <= 1,5 mA
Stromzustand 1 garantiert: >= 2,5 mA
Eingangslogik: Positiv
Reaktionszeit: 2 ms (ein- und ausschalten)
Schutzart: integrierte Sicherung 5 A, Widerstandslimitierung, Verpolungsschutz
Isolierung zwischen Kanälen und Logikbus: 1500 V für 1 Minute
Kaltwechsel: Ja
Heißwechsel: Ja für Basis NIMs
Kompatibilität: I/O Basis STBXBA3000
Betriebsspannung: 24 V DC
Überstromkategorie: II
LED-Status: 1 LED (grün) für Modulstatus, 1 LED pro Kanal (grün) für Kanalstatus
Tiefe: 65,1 mm
Höhe: 125 mm
Breite: 28,1 mm
Gewicht: 0,086 kg
Betriebstemperatur: -25…70 °C
Lagertemperatur: -40…85 °C
Relative Luftfeuchtigkeit: 95 % bei 60 °C ohne Kondensation
Vibrationsfestigkeit: 3 gn bei 58…150 Hz
Schockfestigkeit: 30 gn für 11 ms
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 24|24 V
Anzahl der digitalen Eingänge: 16
Anzahl der digitalen Ausgänge: 0|2
Art des Digitalausgangs: ohne
Zulässige Spannung am Ausgang: 0 V
Ausführung des elektrischen Anschlusses: Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: Nein
Digitale Ausgänge konfigurierbar: Nein
Eingangsstrom bei Signal 1: 4.5 mA
Zulässige Spannung am Eingang: -3|30 V
Art der Eingangsspannung: DC
Ausgangsstrom: 0 A
Art der Ausgangsspannung: DC
Kurzschlussschutz, Ausgänge vorhanden: Nein
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Versorgungsspannung AC 60 Hz: 0 V
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit optischer Schnittstelle: Nein
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: 0|24
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: 0|2
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Systemkomponente: Ja
Schutzart (IP): IP20
Verzögerungszeit bei Signalwechsel: 2|2 ms
Feldbusanschluss über seperaten Buskoppler möglich: Ja
Tragschienenmontage möglich: Nein
Wand-/Direktmontage möglich: Nein
Fronteinbau möglich: Nein
Rack-Montage möglich: Ja
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: ohne
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: ohne
Breite: 125 mm
Höhe: 18.4 mm
Tiefe: 65.1 mm
SIL gemäß IEC 61508: ohne
Unterstützt Protokoll für EtherCAT: Nein
Zertifiziert für UL-Gefahrenbereich Klasse I: Nein
Zertifiziert für UL-Gefahrenbereich Klasse II: Nein
Zertifiziert für UL-Gefahrenbereich Klasse III: Nein
Zertifiziert für UL-Gefahrenbereich Division 1: Nein
Zertifiziert für UL-Gefahrenbereich Division 2: Nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): 0|24
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): 0|30
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): 0|30
