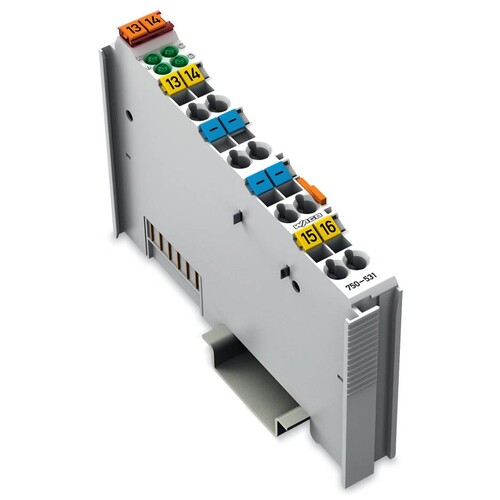

750-531 Wago 4-Kanal-Digitalausgangs 2-Leiter-Anschluss 24VDC

20887252
1127434
1 Stk
4045454513733
DE
85371098990
750-531
beantwortete(n) Fragen weitere Varianten
4-Kanal-Digitalausgang, DC 24 V, 0,5 A, 2-Leiter-Anschluss
Anmerkungen zur LIMMERT-KI

Das Wago 750-531 ist ein leistungsstarkes 4-Kanal-Digitalausgangsmodul mit 2-Leiter-Anschluss, das für den Betrieb mit einer Versorgungsspannung von 24 V DC ausgelegt ist. Mit einer maximalen Ausgangsstromstärke von 0,5 A und einer Schaltfrequenz von bis zu 1 kHz ist dieses Modul ideal für den Anschluss resistiver und induktiver Lasten. Alle Ausgänge sind elektronisch kurzschlusssicher und durch Optokoppler elektrisch isoliert. Das Modul bietet eine einfache Verdrahtung über CAGE CLAMP®-Anschlüsse und ist für Querschnitte von 0,08 mm² bis 2,5 mm² geeignet. Mit einem kompakten Design von nur 12 mm Breite und einem Gewicht von 48,5 g ist es eine hervorragende Wahl für platzsparende Anwendungen in der Automatisierungstechnik.

Produktinfos

Anzahl der Ausgänge: 4
Max. Stromverbrauch (intern): 7 mA
Versorgungsspannung: DC 24 V (-25 % ... +30 %)
Art der Last: resistiv, induktiv, Lampen
Max. Schaltfrequenz: 1 kHz
Kurzschlussschutz: Ja
Max. Ausgangsstrom: 0,5 A
Induktive Last Abschaltenergie: 0,3 J
Isolation: 500 V (System/Versorgung)
Interne Bitbreite: 4 bit out
Drahtanschluss: CAGE CLAMP®
Querschnitte: 0,08 mm² ... 2,5 mm² / AWG 28 ... 14
Abisolierlängen: 8 ... 9 mm / 9 ... 10 mm
Breite: 12 mm
Gewicht: 48,5 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 24|24 V
Anzahl der digitalen Eingänge: 0
Anzahl der digitalen Ausgänge: 4
Art des Digitalausgangs: EV000154|24
Zulässige Spannung am Ausgang: 24|24 V
Ausführung des elektrischen Anschlusses: Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: Nein
Digitale Ausgänge konfigurierbar: 0|24
Eingangsstrom bei Signal 1: Federzuganschluss mA
Zulässige Spannung am Eingang: 0 V
Art der Eingangsspannung: 0
Ausgangsstrom: 0.5 A
Art der Ausgangsspannung: DC
Kurzschlussschutz, Ausgänge vorhanden: Ja
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Versorgungsspannung AC 60 Hz: 0 V
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0|24
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit optischer Schnittstelle: Nein
Unterstützt Protokoll für TCP/IP: 0|24
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: 0|24
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: 0|24
IO-Link Master: Nein
Systemkomponente: Ja
Schutzart (IP): IP20
Verzögerungszeit bei Signalwechsel: 0 ms
Feldbusanschluss über seperaten Buskoppler möglich: Ja
Tragschienenmontage möglich: Ja
Wand-/Direktmontage möglich: Nein
Fronteinbau möglich: Nein
Rack-Montage möglich: Nein
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 0
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
Breite: 12 mm
Höhe: 100 mm
Tiefe: 69.8 mm
SIL gemäß IEC 61508: 0
