750-523 WAGO 1 Kanal Relais Ausgangs- Klemme 230V/16A

20328791
1127245
1 Stk
4045454495428
DE
85371098
750-523
beantwortete(n) Fragen weitere Varianten

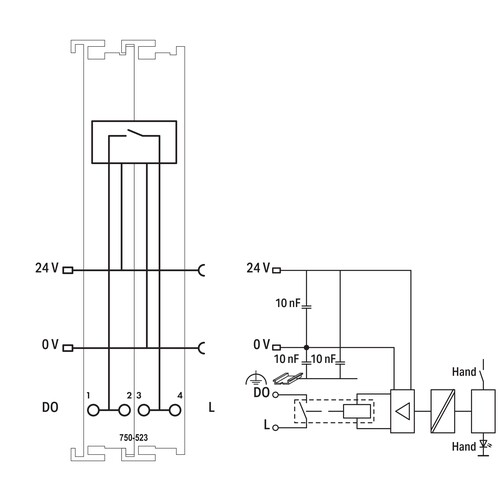

1-Kanal-Relaisausgang, AC 250 V, 16 A, Potentialfrei, 1 Schließer
Anmerkungen zur LIMMERT-KI

Das WAGO 750-523 1-Kanal Relaismodul ist eine zuverlässige Lösung für Steuerungsanwendungen, die einen digitalen Ausgang benötigen. Mit einer maximalen Schaltspannung von 440 VAC und einem Schaltstrom von bis zu 16 A eignet sich dieses Modul ideal für die Ansteuerung von Aktuatoren oder Lasten. Die kompakte Bauweise mit Abmessungen von 24 mm x 100 mm x 67,8 mm ermöglicht eine einfache Montage auf einer DIN-35 Schiene. Das Relais bietet sowohl manuelle als auch automatische Betriebsmodi, wobei der Status über eine LED angezeigt wird. Die Schutzart IP20 und die Betriebstemperatur von 0 bis +55 °C machen es vielseitig einsetzbar in industriellen Umgebungen. Mit einer mechanischen Lebensdauer von 10^6 Zyklen gewährleistet das WAGO Relais eine hohe Zuverlässigkeit und Langlebigkeit.

Produktinfos

Anzahl der digitalen Ausgänge: 1
Signaltyp: Digital
Aktuatoranschluss: 1 x (1-Draht)
Ausgangsschaltung: 1 Schließer (potentialfrei)
Schaltspannung (max.): 440 VAC
Schaltstrom (max.): 16 A
Schaltleistung (max.): 5 kVA
Mechanische Lebensdauer: 10^6
Versorgungsspannung (System): 5 VDC
Stromverbrauch (5 V Systemversorgung): 5 mA
Versorgungsspannung (Feld): 24 VDC (-25 … +30 %)
Stromverbrauch (Feldversorgung): 80 mA
Isolation: 1500 V (System/Feld)
Breite: 24 mm
Höhe: 100 mm
Tiefe: 67,8 mm
Montageart: DIN-35 Schiene
Schutzart: IP20
Betriebstemperatur (Betrieb): 0 … +55 °C
Lagertemperatur: -40 … +85 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: EV000461|230
    Versorgungsspannung DC: 24|24 V
    Anzahl der digitalen Eingänge: 0
    Anzahl der digitalen Ausgänge: 1
    Art des Digitalausgangs: Relais
    Zulässige Spannung am Ausgang: 440|440 V
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Weitere Details
    Digitale Eingänge konfigurierbar: Nein
    Digitale Ausgänge konfigurierbar: Nein
    Eingangsstrom bei Signal 1: 0 mA
    Zulässige Spannung am Eingang: 0 V
    Art der Eingangsspannung: 0
    Ausgangsstrom: 16 A
    Art der Ausgangsspannung: AC
    Kurzschlussschutz, Ausgänge vorhanden: Nein
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0|24
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: 0|440
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: 0|24
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Ja
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: 0|230
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Verzögerungszeit bei Signalwechsel: Federzuganschluss ms
    Feldbusanschluss über seperaten Buskoppler möglich: Ja
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: 0
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 12 mm
    Höhe: 100 mm
    Tiefe: 67.8 mm
    SIL gemäß IEC 61508: AC
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): 0|440
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Ja
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Ja
