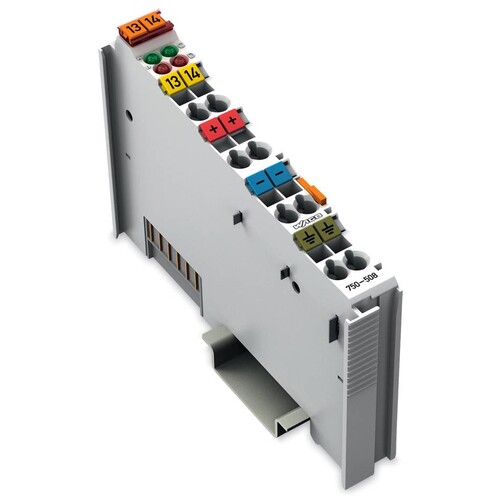

750-508 WAGO 2DO 24V DC 2.0A/Diagn.

21568240
1127247
1 Stk
4045454801229
DE
85371098
750-508
beantwortete(n) Fragen weitere Varianten
2-Kanal-Digitalausgang, DC 24 V, 2,0 A, Diagnose
Anmerkungen zur LIMMERT-KI

Das WAGO 750-508 Digitalausgangsmodul bietet zwei digitale Ausgänge mit einer Versorgungsspannung von 24V DC und einem maximalen Ausgangsstrom von 2,0 A pro Kanal. Es ist mit Diagnosefunktionen ausgestattet, die Überlast, Kurzschluss und Leitungsbruch erkennen, wodurch eine hohe Betriebssicherheit gewährleistet wird. Die positive Schaltcharakteristik und die Fähigkeit zur galvanischen Trennung zwischen Feld- und Systemebene machen es ideal für den Einsatz in automatisierten Steuerungssystemen. Mit einer kompakten Bauform von 12 mm Breite, 69,8 mm Höhe und 100 mm Tiefe ist es leicht in bestehende Systeme zu integrieren. Das Modul ist für den Betrieb in einem Temperaturbereich von 0 bis 55 °C geeignet und bietet Schutzart IP20, was es für den industriellen Einsatz prädestiniert.

Produktinfos

Anzahl der digitalen Ausgänge: 2
Versorgungsspannung: DC 24 V
Ausgangsstrom je Kanal: 2,0 A
Ausgangscharakteristik: positivschaltend
Schaltfrequenz: max. 1 kHz
Diagnosefunktionen: Leerlauf, Kurzschluss, Überlast
Verpolungsschutz: Ja
Leerlauferkennung: 0,2 mA
Kurzschlussbegrenzung: typ. PWM 15 A
Betriebstemperatur: 0 … 55 °C
Lagerungstemperatur: -40 … 85 °C
Schutzart: IP20
Breite: 12 mm
Höhe: 69,8 mm
Tiefe: 100 mm
Gewicht: 47,8 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: EV000461|24
    Versorgungsspannung DC: 24|24 V
    Anzahl der digitalen Eingänge: 0
    Anzahl der digitalen Ausgänge: 2
    Art des Digitalausgangs: sonstige
    Zulässige Spannung am Ausgang: 24|24 V
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Weitere Details
    Digitale Eingänge konfigurierbar: Nein
    Digitale Ausgänge konfigurierbar: Nein
    Eingangsstrom bei Signal 1: 0 mA
    Zulässige Spannung am Eingang: 0 V
    Art der Eingangsspannung: 0
    Ausgangsstrom: 2|24 A
    Art der Ausgangsspannung: DC
    Kurzschlussschutz, Ausgänge vorhanden: Ja
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0|24
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: 0|24
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: 0|24
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: 0|24
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Verzögerungszeit bei Signalwechsel: Federzuganschluss ms
    Feldbusanschluss über seperaten Buskoppler möglich: Ja
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: 0
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 12 mm
    Höhe: 100 mm
    Tiefe: 69.8 mm
    SIL gemäß IEC 61508: 24|24
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): 0|24
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Ja
