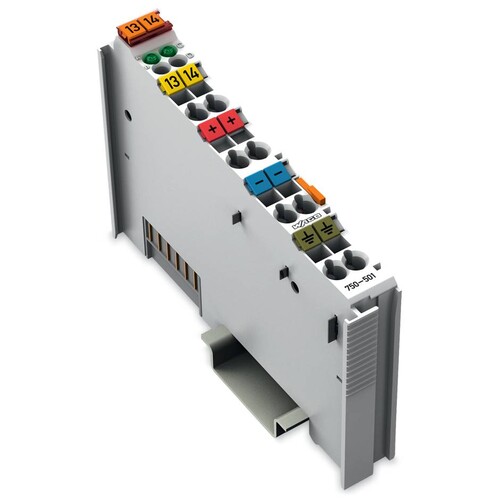

750-501 WAGO 2-Kanal Digital-Ausgangs- Klemme DC 24V 0,5A kurzschlussfest

20320363
1126878
1 Stk
4045454573171
DE
85371098
750-501
beantwortete(n) Fragen weitere Varianten
2-Kanal-Digitalausgang, DC 24 V, 0,5 A
Anmerkungen zur LIMMERT-KI

Das WAGO 750-501 ist ein zuverlässiges 2-Kanal Digitalausgangsmodul, das für Anwendungen mit 24 V DC und einem maximalen Ausgangsstrom von 0,5 A konzipiert ist. Mit einem hohen Maß an Kurzschlussschutz und einer Schaltfrequenz von bis zu 5 kHz eignet sich dieses Modul ideal für die Ansteuerung von sowohl resistiven als auch induktiven Lasten. Die elektrische Isolation von 500 V gewährleistet eine sichere Nutzung in verschiedenen Anwendungen. Der Federzuganschluss ermöglicht eine einfache und zuverlässige Verdrahtung, während die kompakte Bauweise mit einer Breite von nur 12 mm und einem Gewicht von 48,5 g eine platzsparende Integration in bestehende Systeme ermöglicht. Das Modul ist somit eine ausgezeichnete Wahl für moderne Automatisierungslösungen.

Produktinfos

Anzahl der Ausgänge: 2
Maximale Ausgangsspannung: 24 V DC
Maximaler Ausgangsstrom: 0,5 A
Versorgungsspannung: 24 V DC (-25 % ... +30 %)
Schaltfrequenz (max.): 5 kHz
Isolation: 500 V (System/Versorgung)
Anschlussart: Federzuganschluss
Querschnitte: 0,08 mm² ... 2,5 mm² / AWG 28 ... 14
Abisolierlängen: 8 ... 9 mm / 9 ... 10 mm
Breite: 12 mm
Gewicht: 48,5 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: EV000461|24
    Versorgungsspannung DC: 24|24 V
    Anzahl der digitalen Eingänge: 0
    Anzahl der digitalen Ausgänge: 2
    Art des Digitalausgangs: sonstige
    Zulässige Spannung am Ausgang: 24|24 V
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Weitere Details
    Digitale Eingänge konfigurierbar: Nein
    Digitale Ausgänge konfigurierbar: Nein
    Eingangsstrom bei Signal 1: 0 mA
    Zulässige Spannung am Eingang: 0 V
    Art der Eingangsspannung: 0
    Ausgangsstrom: 0.5|24 A
    Art der Ausgangsspannung: DC
    Kurzschlussschutz, Ausgänge vorhanden: Ja
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0|24
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: 0|24
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: 0|24
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: 0|24
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Verzögerungszeit bei Signalwechsel: Federzuganschluss ms
    Feldbusanschluss über seperaten Buskoppler möglich: Ja
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: 0
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 12 mm
    Höhe: 100 mm
    Tiefe: 69.8 mm
    SIL gemäß IEC 61508: 24|24
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): 0|24
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Ja
