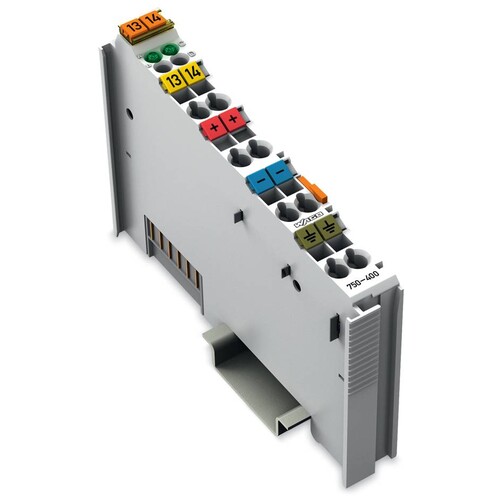

750-400 Wago 2-Kanal-Digitaleingangs klemme 2- bis 4-Leiter-Anschluss DC 24 V

20887245
1126876
1 Stk
4045454424251
DE
85389099
750-400
beantwortete(n) Fragen weitere Varianten
2-Kanal-Digitaleingang, DC 24 V, 3 ms
Anmerkungen zur LIMMERT-KI

Das Wago 750-400 2-Kanal-Digitaleingangsmodul ist eine vielseitige Lösung für die digitale Signalverarbeitung in industriellen Anwendungen. Es unterstützt eine Versorgungsspannung von 24 V DC und bietet zwei digitale Eingänge, die mit einem CAGE CLAMP®-Anschluss verbunden werden. Mit einem internen Stromverbrauch von nur 3,7 mA und einer Isolation von 500 V zwischen System und Versorgung gewährleistet das Modul hohe Sicherheit und Zuverlässigkeit. Die Signalspannungen liegen zwischen -3 V und +5 V für den Zustand 0 und zwischen 15 V und 30 V für den Zustand 1. Das Modul ist mit einem Eingangsfilter ausgestattet, das eine Reaktionszeit von 3,0 ms bietet, und ist für Drahtquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Mit einem kompakten Design von nur 12 mm Breite und einem Gewicht von 46,7 g ist es ideal für den Einsatz in engen Räumen.

Produktinfos

Versorgungsspannung: 24 V DC (-25 % ... +30 %)
Anzahl der digitalen Eingänge: 2
Stromverbrauch (intern): 3,7 mA
Eingangsstrom (typ.): 4,5 mA
Signalspannung (0): -3 V ... +5 V DC
Signalspannung (1): 15 V ... 30 V DC
Eingangsfilter: 3,0 ms
Isolation: 500 V (System/Versorgung)
Interne Bitbreite: 2 Bit
Drahtanschluss: CAGE CLAMP®
Querschnitte: 0,08 mm² ... 2,5 mm² / AWG 28 ... 14
Abisolierlängen: 8 ... 9 mm / 9 ... 10 mm
Breite: 12 mm
Gewicht: 46,7 g
EMC-Immunität: gemäß EN 61000-6-2
EMC-Emission: gemäß EN 61000-6-4
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung DC: 24|24 V
    Anzahl der digitalen Eingänge: 2
    Anzahl der digitalen Ausgänge: 0
    Art des Digitalausgangs: sonstige
    Zulässige Spannung am Ausgang: 0 V
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Weitere Details
    Digitale Eingänge konfigurierbar: Nein
    Digitale Ausgänge konfigurierbar: Nein
    Eingangsstrom bei Signal 1: 4.5|3 mA
    Zulässige Spannung am Eingang: -3|30 V
    Art der Eingangsspannung: DC
    Ausgangsstrom: 0|24 A
    Art der Ausgangsspannung: 0
    Kurzschlussschutz, Ausgänge vorhanden: Nein
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0|24
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0|3
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: 0|3
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: 0|24
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: 0|30
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Verzögerungszeit bei Signalwechsel: 3|3 ms
    Feldbusanschluss über seperaten Buskoppler möglich: 1|30
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: 0|3
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 12 mm
    Höhe: 100 mm
    Tiefe: 69.8 mm
    SIL gemäß IEC 61508: 24|24
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): 0|30
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): DC
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Ja
