750-1504 Wago 16f.Digital Ausgangsklemme DC24V

20332095
2736513
1 Stk
4045454905576
DE
85371098
750-1504
beantwortete(n) Fragen weitere Varianten

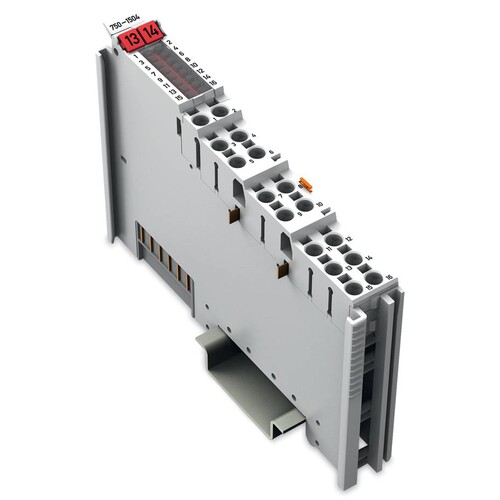

16-Kanal-Digitalausgang, DC 24 V, 0,5 A
Anmerkungen zur LIMMERT-KI

Das Wago 750-1504 ist ein 16-Kanal-Digitalausgangsmodul für 24 V DC, das sich ideal für die Übertragung von binären Steuerungssignalen an angeschlossene Aktoren eignet. Mit einer kompakten Breite von nur 12 mm bietet es Platzersparnis und Flexibilität in der Anwendung. Jeder Ausgang kann mit bis zu 0,5 A belastet werden und ist kurzschlussgeschützt, was die Sicherheit erhöht. Die CAGE CLAMP[®]S-Anschlüsse ermöglichen eine direkte Einspeisung von massiven Leitern, während eine grüne LED den Schaltstatus jedes Kanals anzeigt. Das Modul ist für den Einsatz in sicherheitsrelevanten Anwendungen geeignet und bietet eine elektrische Isolation von bis zu 500 V zwischen System und Feld. Mit einem maximalen Schaltfrequenz von 1 kHz ist es vielseitig einsetzbar in der Automatisierungstechnik.

Produktinfos

Anzahl der Ausgänge: 16
Max. Stromverbrauch (intern): 40 mA
Spannung über Stromschienenkontakte: 24 V DC (-25 % ... +30 %)
Art der Last: Widerstand, Induktiv, Lampen
Schaltfrequenz (max.): 1 kHz
Ausgangsstrom (max.): 0,5 A (kurzschlussgeschützt)
Typischer Stromverbrauch (Feldseite): 29 mA
Isolierung: 500 V System/Feld
Drahtanschluss: CAGE CLAMP[®]S
Querschnitte (massiv): 0,08 mm² ... 1,5 mm² / AWG 28 ... 16
Querschnitte (feindrähtig): 0,25 mm² ... 1,5 mm² / AWG 22 ... 16
Abisolierlängen: 8 ... 9 mm
Breite: 12 mm
Gewicht: 50 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: EV000461|24
    Versorgungsspannung DC: 24|24 V
    Anzahl der digitalen Eingänge: 0
    Anzahl der digitalen Ausgänge: 16
    Art des Digitalausgangs: sonstige
    Zulässige Spannung am Ausgang: 24|24 V
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Weitere Details
    Digitale Eingänge konfigurierbar: Nein
    Digitale Ausgänge konfigurierbar: Nein
    Eingangsstrom bei Signal 1: 0|3 mA
    Zulässige Spannung am Eingang: 0 V
    Art der Eingangsspannung: 0
    Ausgangsstrom: 0.5|24 A
    Art der Ausgangsspannung: DC
    Kurzschlussschutz, Ausgänge vorhanden: Nein
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0|24
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0|3
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: 0|24
    Unterstützt Protokoll für PROFINET IO: 0|3
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: 0|24
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: 0|24
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Verzögerungszeit bei Signalwechsel: 3|3 ms
    Feldbusanschluss über seperaten Buskoppler möglich: Ja
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: 0|3
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 12 mm
    Höhe: 100 mm
    Tiefe: 69 mm
    SIL gemäß IEC 61508: 24|24
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): 0|24
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Ja
