750-1417 Wago 8 Kanal Digital Eingangsklemme

23848427
2761896
1 Stk
4050821085645
DE
85389099990
750-1417
beantwortete(n) Fragen weitere Varianten
8-Kanal-Digitaleingang, DC 24 V, 3 ms, Negativschaltend, 2-Leiter-Anschluss
Anmerkungen zur LIMMERT-KI

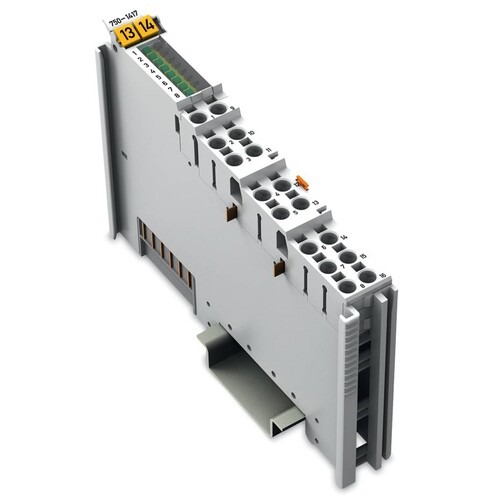

Das Wago 750-1417 ist ein kompaktes 8-Kanal-Digital-Eingangsmodul, das für die Verwendung in industriellen Automatisierungssystemen konzipiert ist. Mit einer Breite von nur 12 mm ermöglicht es die Verbindung von digitalen Feldgeräten wie Sensoren und Schaltern über Push-in CAGE CLAMP® Anschlüsse. Jedes Eingangssignal wird durch einen RC-Filter mit einer Zeitkonstante von 3 ms geschützt, um Störungen zu minimieren. Die Module arbeiten mit einer Versorgungsspannung von 24 VDC und sind für einen Temperaturbereich von 0 bis +55 °C geeignet. Mit einem Gewicht von nur 46,5 g ist dieses Modul leicht und einfach zu installieren. Die elektrische Isolation zwischen Feld- und Systemebene sorgt für zusätzliche Sicherheit und Zuverlässigkeit in der Anwendung.

Produktinfos

Anzahl der digitalen Eingänge: 8
Signaltyp: Digital
Versorgungsspannung: 24 VDC
Sensoranschluss: 8 x (2-Leiter)
Eingangsfilter (digital): 3 ms
Eingangsstrom pro Kanal für Signal (0) typ.: 2.4 mA
Eingangsstrom pro Kanal für Signal (0) min.: -2.1 mA
Eingangsstrom pro Kanal für Signal (0) max.: -2.7 mA
Eingangsstrom pro Kanal für Signal (1) typ.: -0.6 mA
Betriebsspannung (System): 5 VDC
Stromverbrauch (5 V Systemversorgung): 12 mA
Breite: 12 mm
Höhe: 100 mm
Tiefe: 69 mm
Gewicht: 46.5 g
Betriebstemperatur (Betrieb): 0 … +55 °C
Betriebstemperatur (Lagerung): -40 … +85 °C
Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 0|3 V
Versorgungsspannung DC: 24|24 V
Anzahl der digitalen Eingänge: 8
Anzahl der digitalen Ausgänge: 0
Art des Digitalausgangs: EV000494|24
Zulässige Spannung am Ausgang: 0 V
Ausführung des elektrischen Anschlusses: Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: Nein
Digitale Ausgänge konfigurierbar: Nein
Eingangsstrom bei Signal 1: -0.6 mA
Zulässige Spannung am Eingang: -3|24 V
Art der Eingangsspannung: DC
Ausgangsstrom: 0 A
Art der Ausgangsspannung: 0
Kurzschlussschutz, Ausgänge vorhanden: Nein
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0|24
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Versorgungsspannung AC 60 Hz: 0 V
Anzahl der HW-Schnittstellen USB: 0|3
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit optischer Schnittstelle: Nein
Unterstützt Protokoll für TCP/IP: 0|24
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: 0|24
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: 0|3
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: 0|15
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Systemkomponente: Ja
Schutzart (IP): IP20
Verzögerungszeit bei Signalwechsel: 3|3 ms
Feldbusanschluss über seperaten Buskoppler möglich: Ja
Tragschienenmontage möglich: Ja
Wand-/Direktmontage möglich: Nein
Fronteinbau möglich: Nein
Rack-Montage möglich: Nein
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 0
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
Breite: 12 mm
Höhe: 100 mm
Tiefe: 69 mm
SIL gemäß IEC 61508: DC
