750-1405 Wago 16 Kanal digitale Ausgangs klemme positivschaltend

21538273
2736510
1 Stk
4045454905590
DE
85389099
750-1405
beantwortete(n) Fragen weitere Varianten
16-Kanal-Digitaleingang, DC 24 V, 3 ms
Anmerkungen zur LIMMERT-KI

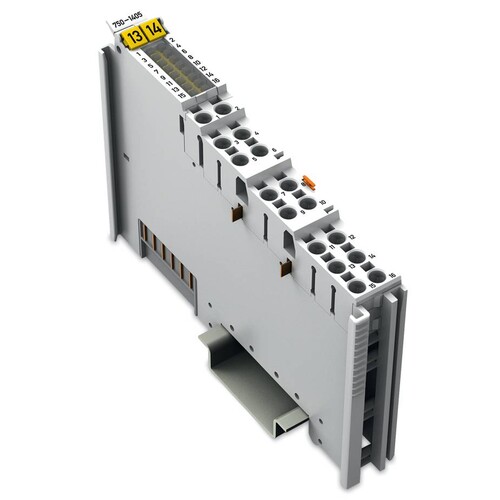

Das Wago 750-1405 ist eine 16-Kanal digitale Ausgangsklemme, die für den Einsatz in automatisierten Steuerungssystemen konzipiert ist. Mit einer Betriebsspannung von 24 V DC und einem internen Stromverbrauch von nur 25 mA bietet dieses Modul eine effiziente Lösung für die Steuerung digitaler Feldgeräte. Die CAGE CLAMP[®]S-Anschlüsse ermöglichen eine einfache und zuverlässige Verdrahtung, während die integrierten Eingangsfilter mit einer Reaktionszeit von 3,0 ms für eine stabile Signalverarbeitung sorgen. Mit einer kompakten Breite von nur 12 mm und einem Gewicht von 50 g ist dieses Modul ideal für Anwendungen mit begrenztem Platzangebot. Die Isolation von 500 V zwischen System und Feld gewährleistet zusätzliche Sicherheit. Das Wago 750-1405 ist somit eine zuverlässige Wahl für moderne Automatisierungslösungen.

Produktinfos

Anzahl der digitalen Eingänge: 16
Versorgungsspannung DC: 24 V
Stromverbrauch (intern): 25 mA
Signalspannung (0): -3 V ... +5 V DC
Signalspannung (1): +15 V ... +30 V DC
Eingangsfilter: 3,0 ms
Eingangsstrom (typ.): +0,6 mA (bei -3 V ... +5 V DC)
Eingangsstrom (typ.): +2,1 mA ... +2,4 mA (bei 15 V ... +32 V DC)
Isolation: 500 V System/Feld
Drahtanschluss: CAGE CLAMP[®]S
Querschnitte (massiv): 0,08 mm² ... 1,5 mm² / AWG 28 ... 16
Querschnitte (feindrähtig): 0,25 mm² ... 1,5 mm² / AWG 22 ... 16
Abisolierlängen: 8 ... 9 mm
Breite: 12 mm
Gewicht: 50 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung DC: 24|24 V
    Anzahl der digitalen Eingänge: 16
    Anzahl der digitalen Ausgänge: 0
    Art des Digitalausgangs: sonstige
    Zulässige Spannung am Ausgang: 0 V
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Weitere Details
    Digitale Eingänge konfigurierbar: Nein
    Digitale Ausgänge konfigurierbar: Nein
    Eingangsstrom bei Signal 1: 2.3|3 mA
    Zulässige Spannung am Eingang: -3|30 V
    Art der Eingangsspannung: DC
    Ausgangsstrom: 0|24 A
    Art der Ausgangsspannung: 0
    Kurzschlussschutz, Ausgänge vorhanden: Nein
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0|24
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0|3
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: 0|3
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: 0|24
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: 0|30
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Verzögerungszeit bei Signalwechsel: 3|3 ms
    Feldbusanschluss über seperaten Buskoppler möglich: 1|30
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: 0|3
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 12 mm
    Höhe: 100 mm
    Tiefe: 69 mm
    SIL gemäß IEC 61508: 24|24
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): 0|30
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): DC
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Ja
