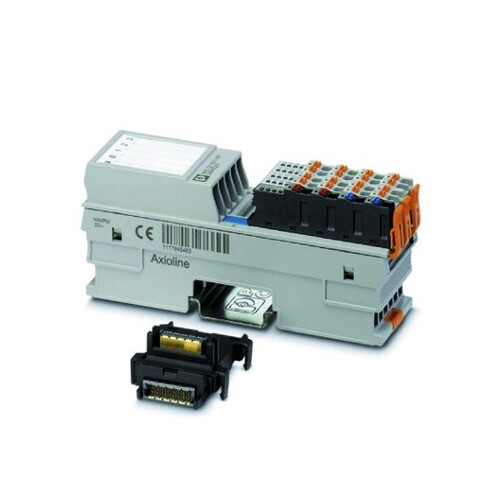

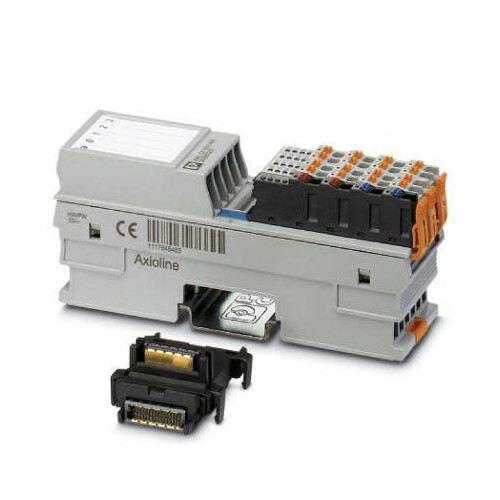

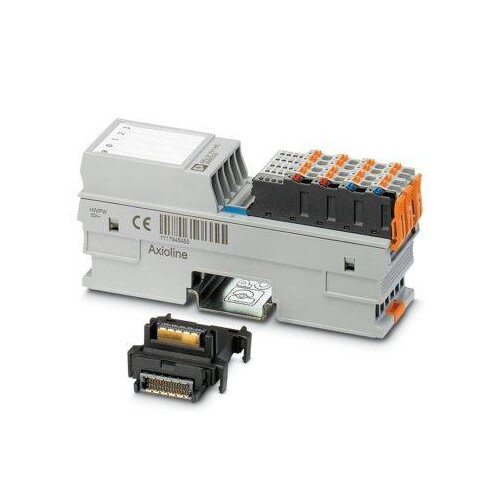

2688310 Phoenix AXL F DI16/1 1H I/O-Modul

25914385
4404478
1 Stk
4046356606455
DE
85389091
Axioline F, Digitaleingabemodul, Digitale Eingänge: 16, 24 V DC, Anschlusstechnik: 1-Leiter, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Steckern
Anmerkungen zur LIMMERT-KI

Das Phoenix AXL F DI16/1 1H I/O-Modul ist ein hochmodernes digitales Eingabemodul, das für den Einsatz innerhalb einer Axioline F Station konzipiert wurde. Mit 16 digitalen Eingängen, die gemäß EN 61131-2 Typ 1 und Typ 3 klassifiziert sind, bietet es eine zuverlässige Signalübertragung bei einer Versorgungsspannung von 24 V DC. Die modulare Bauweise ermöglicht eine einfache Integration in bestehende Systeme, während die einstellbaren Filterzeiten von bis zu 3000 µs eine hohe Störsicherheit gewährleisten. Die kompakte Bauform mit einer Breite von 35 mm, einer Höhe von 126,1 mm und einer Tiefe von 54 mm macht es ideal für den Einsatz in verschiedenen industriellen Anwendungen. Zudem bietet das Modul eine Schutzart von IP20 und ist für Betriebstemperaturen von -25 °C bis 60 °C geeignet.

Produktinfos

Digitale Eingänge: 16
Versorgungsspannung: 24 V DC
Stromverbrauch: 2.4 mA
Anschlusstechnik: 1-Leiter
Übertragungsgeschwindigkeit: 100 Mbps
Minimale Aktualisierungszeit: < 100 µs
Maximale Eingangsfrequenz: 5 kHz
Filterzeiten: < 100 µs, 1000 µs, 3000 µs
Schutzart: IP20
Breite: 35 mm
Höhe: 126.1 mm
Tiefe: 54 mm
Betriebstemperatur: -25 °C ... 60 °C
Lagertemperatur: -40 °C ... 85 °C
Betriebsfeuchte: 5 % ... 95 % (nicht kondensierend)
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung DC: 30|19.2 V
    Anzahl der digitalen Eingänge: 16
    Anzahl der digitalen Ausgänge: 0
    Art des Digitalausgangs: sonstige
    Ausführung des elektrischen Anschlusses: sonstige
    Weitere Details
    Digitale Eingänge konfigurierbar: Nein
    Digitale Ausgänge konfigurierbar: Nein
    Eingangsstrom bei Signal 1: 0.0024 mA
    Zulässige Spannung am Eingang: 24|30 V
    Art der Eingangsspannung: DC
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Verzögerungszeit bei Signalwechsel: 0|0 ms
    Feldbusanschluss über seperaten Buskoppler möglich: 1|
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: sonstige
    Explosionsschutz-Kategorie für Staub: sonstige
    Breite: 35 mm
    Höhe: 125.893334 mm
    Tiefe: 52.8 mm
