178779 Eaton Relaisausgangsmodul XN-322-4DO-RNO

23993082
4599306
1 Stk
7640130098411
AT
8543709099
Digitale I/O-Baugruppe mit 4 Relais-Ausgängen, je ein Schließerkontakt für 230 V/6 A AC bzw. 24 V/6 A DC
Anmerkungen zur LIMMERT-KI

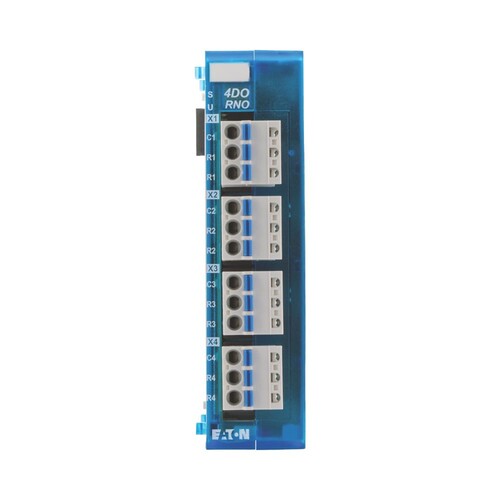

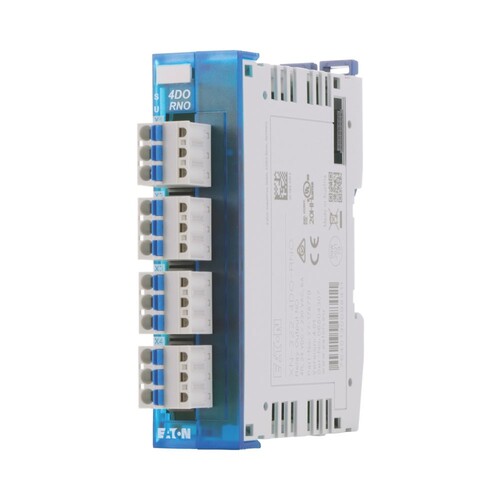

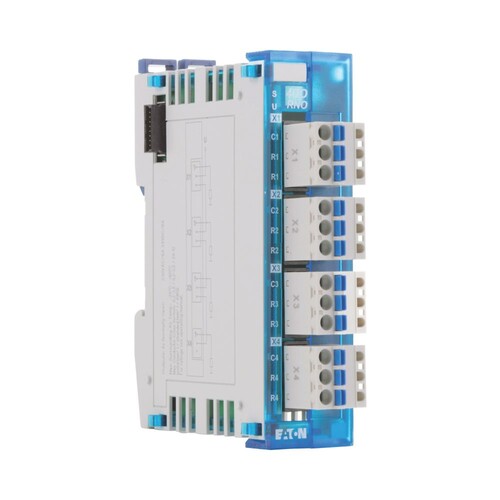

Das Eaton Relaisausgangsmodul XN-322-4DO-RNO ist ein digitales Relaismodul mit vier digitalen Relaisausgängen. Es bietet eine maximale Ausgangsspannung von 250 V und einen Ausgangsstrom von bis zu 6 A. Mit einem breiten Versorgungsspannungsbereich von 18 bis 30 V DC ist es vielseitig einsetzbar. Das Modul ist für die Hutschienenmontage konzipiert und bietet eine Schutzart von IP20, wodurch es für den Einsatz in geschützten Umgebungen geeignet ist. Die Abmessungen betragen 104,2 mm in der Tiefe, 80,3 mm in der Breite und 29,3 mm in der Höhe. Ideal für Anwendungen in der Automatisierungstechnik, ermöglicht es eine einfache Integration in bestehende Systeme dank des Steckanschlusses und der Möglichkeit zur Feldbusverbindung über einen separaten Buskoppler. Dieses Modul ist eine zuverlässige Lösung für digitale Steuerungsanwendungen.

Produktinfos

Anzahl der digitalen Ausgänge: 4
Art des Digitalausgangs: Relais (N/O)
Maximale Ausgangsspannung: 250 V
Maximaler Ausgangsstrom: 6 A
Versorgungsspannung DC: 18 - 30 V
Versorgungsspannung AC: 0 V
Betriebstemperatur - min: -25 °C
Betriebstemperatur - max: 60 °C
Schutzart (IP): IP20
Abmessungen (L x B x H): 104,2 x 80,3 x 29,3 mm
Montageart: Hutschienenmontage
Elektrischer Anschluss: Steckanschluss
Stromverbrauch: 35 mA (typ.) bei +5 V
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: AC/DC
    Versorgungsspannung AC 50 Hz: 0|0 V
    Versorgungsspannung DC: 18|30 V
    Anzahl der digitalen Eingänge: 0
    Anzahl der digitalen Ausgänge: 4
    Art des Digitalausgangs: Relais
    Zulässige Spannung am Ausgang: 0|250 V
    Ausführung des elektrischen Anschlusses: Steckanschluss
    Weitere Details
    Digitale Eingänge konfigurierbar: Nein
    Digitale Ausgänge konfigurierbar: Nein
    Eingangsstrom bei Signal 1: 0 mA
    Zulässige Spannung am Eingang: 0|0 V
    Art der Eingangsspannung: AC/DC
    Ausgangsstrom: 6 A
    Art der Ausgangsspannung: AC/DC
    Kurzschlussschutz, Ausgänge vorhanden: Nein
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Versorgungsspannung AC 60 Hz: 0|0 V
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 1
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Ja
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Verzögerungszeit bei Signalwechsel: 1|10 ms
    Feldbusanschluss über seperaten Buskoppler möglich: 1|
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 80.3 mm
    Höhe: 29.3 mm
    Tiefe: 104.2 mm
    SIL gemäß IEC 61508: ohne
    Zertifiziert für UL-Gefahrenbereich Division 1: Nein
    Zertifiziert für UL-Gefahrenbereich Division 2: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): Nein
