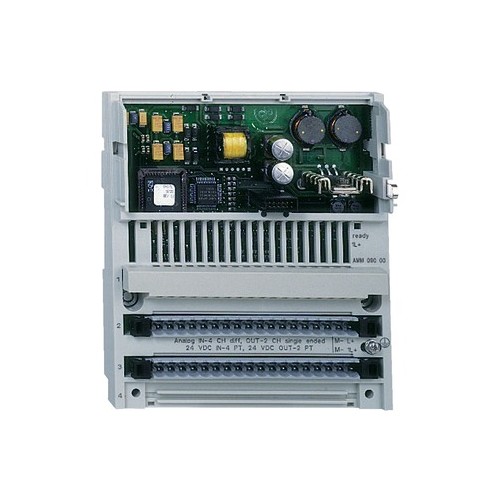

170AMM09000 Schneider E. MOMENTUM 4 AI/2 AO 4 DI/2 DO

24135105
5292863
1 Stk
3595861000292
13595861000299
ID
8538909999
Momentum. Analoge und digitale E/A-Einheiten. Dez. anal./dig. E/A-Ein. Modicon Momentum, Eingangstyp 4 analoge Differenzeingänge 11-13 Bit + Vorz.(bereichsabhängig), 24V DC, 2 anal. Ausgänge 12 Bit + Vorz. Ausgang 0-20 mA,± 10 V, Eingang ± 5 V, ± 10 V,1-5 V,± 20 mA,4-20 mA.
Anmerkungen zur LIMMERT-KI

Das Schneider Electric Modicon Momentum 170AMM09000 ist ein vielseitiges und leistungsstarkes E/A-Grundgerät, das sowohl analoge als auch digitale Signale verarbeiten kann. Mit 4 analogen Differenzeingängen und 2 analogen Ausgängen bietet es eine hohe Flexibilität für verschiedene Anwendungen. Die analogen Eingänge unterstützen Spannungsbereiche von +/- 10 V und Ströme von 4 - 20 mA, während die digitalen Eingänge und Ausgänge eine zuverlässige Steuerung ermöglichen. Mit einer Nennhilfsspannung von 24 VDC und einem kompakten Design von 141,5 mm Breite, 125 mm Höhe und 47,5 mm Tiefe ist dieses Modul einfach zu integrieren. Es ist für den Betrieb in einem Temperaturbereich von 0 bis 60 °C ausgelegt und bietet eine hohe Zuverlässigkeit in industriellen Umgebungen. Die CE-Zertifizierung gewährleistet die Einhaltung internationaler Sicherheitsstandards.

Produktinfos

Produktart: Analoges, digitales E/A-Grundgerät
Baureihe: Modicon Momentum-Automatisierungsplattform
Analoge Eingänge: 4 Differenzeingänge
Analoger Eingangsbereich: +/- 10 V, +/- 20 mA, +/- 5 V, 1-5 V, 4 - 20 mA
Auflösung der Analogeingänge: 12-14 Bits
Digitale Eingänge: 4
Digitale Ausgänge: 2
Nennhilfsspannung: 24 VDC
Max. Verlustleistung: 6 W
Eingangsüberspannungsschutz: -50…50 V
Eingangswiderstand: 1 MΩ (analog), 4 kΩ (digital)
Betriebstemperatur: 0…60 °C
Lagerungstemperatur: -40…85 °C
Abmessungen (B x H x T): 141,5 mm x 125 mm x 47,5 mm
Gewicht: 0,24 kg
Schutzart: CE
Stromaufnahme: <= 350 mA bei 24 V DC
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung AC 50 Hz: DC V
    Versorgungsspannung DC: 24|24 V
    Anzahl der analogen Eingänge: 5
    Anzahl der analogen Ausgänge: 2
    Anzahl der digitalen Eingänge: 4
    Anzahl der digitalen Ausgänge: 1
    Art des Digitalausgangs: sonstige
    Ausführung des elektrischen Anschlusses: sonstige
    Weitere Details
    Analoge Eingänge konfigurierbar: 0|10
    Analoge Ausgänge konfigurierbar: Nein
    Digitale Eingänge konfigurierbar: Nein
    Digitale Ausgänge konfigurierbar: Nein
    Versorgungsspannung AC 60 Hz: DC V
    Eingangsstrom bei Signal 1: 20 mA
    Zulässige Spannung am Eingang: -10|10 V
    Art der Eingangsspannung: DC
    Ausgangsstrom am digitalen Ausgang: 0.02 A
    Ausgangsspannung am digitalen Ausgang: -10|10 V
    Art der Ausgangsspannung: DC
    Kurzschlussschutz, digitale Ausgänge vorhanden: Ja
    Analogeingang, Strom: Nein
    Analogeingang, Spannung: Ja
    Analogeingang, Widerstand: Nein
    Analogeingang, Widerstandsthermometer: Nein
    Analogeingang, Thermoelement: Nein
    Auflösung der Analogeingänge: 12 Bit
    Analogeingangssignal konfigurierbar: Nein
    Analogausgang, Strom: Ja
    Analogausgang, Spannung: Ja
    Auflösung der Analogausgänge: 12 Bit
    Analogausgangssignal konfigurierbar: Nein
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0|10
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0|24
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: 0|24
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Nein
    Schutzart (IP): sonstige
    Verzögerungszeit bei Signalwechsel: 10|10 ms
    Feldbusanschluss über seperaten Buskoppler möglich: Nein
    Tragschienenmontage möglich: Nein
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Performance Level nach EN ISO 13849-1: ohne
    Geeignet für Sicherheitsfunktionen: Nein
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: sonstige
    Explosionsschutz-Kategorie für Staub: sonstige
    Breite: 141.5|10 mm
    Höhe: 125 mm
    Tiefe: 47.5 mm
    SIL gemäß IEC 61508: ohne
