STBACI1400K Schneider E. STBKIT-ST 8E 0/4-20MA SOCKEL STECKER

20651043
5347325
1 Stk
3595863948400
13595863948407
ID
8538909999
Modicon STB. Analoge Eingangsmodule. Kit analog. Eingangsmodul Standard STB, 4-20mA, 15 Bit+VZ. Kanäle 8. Lieferumfang der Kit-Bestellbezeichnungen. xxxxK beinhaltet das Elektronikmodul, den Modulträger und die entsprechende Anschlusstechnik je einmal in Schraubund in Federzug-Klemmen-Ausführung.
Anmerkungen zur LIMMERT-KI

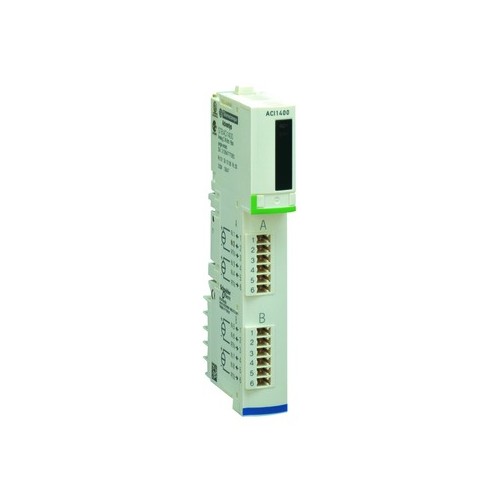

Das STBACI1400K von Schneider Electric ist ein hochentwickeltes Standard-Analog-Eingangsmodul, das speziell für die Modicon STB verteilte I/O-Lösungen entwickelt wurde. Mit der Fähigkeit, 0-20 mA und 4-20 mA Signale von bis zu 8 analogen Eingängen zu verarbeiten, bietet es eine Auflösung von 15 Bit. Das Modul ist mit einem Einzel-Tiefpassfilter ausgestattet und bietet eine Aktualisierungszeit von 22 ms, was es ideal für präzise Anwendungen macht. Mit einer maximalen Eingangsspannung von 25 mA und einer Betriebstemperatur von -25 bis 70 °C ist es robust und vielseitig einsetzbar. Der Schutzgrad IP20 sorgt dafür, dass es in geschützten Umgebungen eingesetzt werden kann, während die kompakte Bauweise von 128,3 mm Breite, 18,4 mm Höhe und 70 mm Tiefe eine einfache Integration in bestehende Systeme ermöglicht.

Produktinfos

Produktbereich: Modicon STB
Produkttyp: Standard analog input kit
Kit-Zusammensetzung: STBXTS1100, STBXTS2100, STBACI1400, STBXBA2000
Analoger Eingangstyp: Strom 0...20 mA, 4...20 mA
Analoge Eingänge: 8
Auflösung: 15 Bit mit Vorzeichen
Filtertyp: Einzelner Tiefpassfilter 985 Hz
Maximaler Eingang: 25 mA/50 V DC
Cold Swapping: Ja
Hot Swapping: Ja
Datenformat: EN 61131-2, IEC 61131-2
Aktualisierungszeit: 22 ms
Eingangsimpedanz: <= 250 Ohm
Maximale Versorgungsspannung für Sensoren: 100 mA pro Eingangsleitung
Betriebstemperatur: -25…70 °C
Luftfeuchtigkeit: 95 % bei 60 °C ohne Kondensation
Schutzart: IP20
Abmessungen (B x H x T): 128,3 mm x 18,4 mm x 70 mm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung AC 50 Hz: 0 V
    Versorgungsspannung DC: 24|24 V
    Eingang, Strom: Ja
    Eingang, Spannung: Nein
    Eingang, Widerstandsthermometer: Nein
    Eingang, Thermoelement: Nein
    Ausgang, Strom: Nein
    Ausgang, Spannung: Nein
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Weitere Details
    Eingangssignal konfigurierbar: Ja
    Auflösung der Analogeingänge: 15 Bit
    Ausgangssignal konfigurierbar: Nein
    Auflösung der Analogausgänge: 0 Bit
    Anzahl der analogen Eingänge: 8
    Anzahl der analogen Ausgänge: 0
    Eingang, Widerstand: Nein
    Versorgungsspannung AC 60 Hz: 0 V
    Analoge Eingänge konfigurierbar: Ja
    Analoge Ausgänge konfigurierbar: Nein
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: 0|24
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Feldbusanschluss über seperaten Buskoppler möglich: Ja
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Ja
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: sonstige
    Breite: 128.3 mm
    Höhe: 18.4 mm
    Tiefe: 70 mm
    SIL gemäß IEC 61508: ohne
    Leistungsaufnahme: 0
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Klasse I: Nein
    Zertifiziert für UL-Gefahrenbereich Klasse II: Nein
    Zertifiziert für UL-Gefahrenbereich Klasse III: Nein
    Zertifiziert für UL-Gefahrenbereich Division 1: Nein
    Zertifiziert für UL-Gefahrenbereich Division 2: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): 0|24
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): Nein
