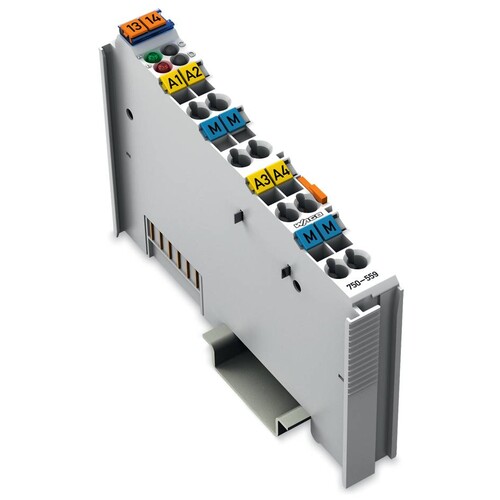

750-559 Wago 4-Kanal-Analog Ausgangs- klemme 0-10 V

10105578
1127436
1 Stk
4045454490447
DE
85389099990
750-559
beantwortete(n) Fragen weitere Varianten
4-Kanal-Analogausgang, DC 0 ¿ 10 V
Anmerkungen zur LIMMERT-KI

Das Wago 750-559 4-Kanal-Analogausgangsmodul bietet eine präzise und zuverlässige Lösung zur Signalübertragung mit einer Spannung von 0-10 V. Mit vier Ausgängen und einer maximalen Stromaufnahme von 125 mA ist es ideal für industrielle Anwendungen. Die Signalspannung ist elektrisch isoliert und bietet eine Auflösung von 12 Bit, was eine exakte Steuerung ermöglicht. Die Konvertierungszeit beträgt typischerweise 10 ms, während die Wiederherstellungszeit 100 ms beträgt. Das Modul ist für eine Umgebungstemperatur von -20 °C bis +60 °C geeignet und bietet eine hohe Isolation von 500 V zwischen System und Versorgung. Mit einem CAGE CLAMP®-Anschluss für einfache Verdrahtung und einer kompakten Breite von 12 mm ist es eine optimale Wahl für moderne Automatisierungssysteme.

Produktinfos

Anzahl der Ausgänge: 4
Max. Stromverbrauch (intern): 125 mA
Versorgungsspannung: DC 24 V
Signalspannung: 0-10 V
Lastimpedanz: > 5 kΩ
Auflösung: 12 Bit
Konvertierungszeit (typ.): 10 ms
Wiederherstellungszeit (typ.): 100 ms
Messfehler (25 °C): < ± 0,1 % vom Vollbereichswert
Temperaturkoeffizient: < ± 0,01 % /K vom Vollbereichswert
Isolation: 500 V (System/Versorgung)
Bitbreite: 4 x 16 Bit Daten
Drahtanschluss: CAGE CLAMP®
Querschnitte: 0,08 mm² ... 2,5 mm² / AWG 28 ... 14
Abmessungen (B): 12 mm
Gewicht: 53,5 g
EMV-Störfestigkeit: gemäß EN 61000-6-2
EMV-Störaussendung: gemäß EN 61000-6-4
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 24|24 V
Eingang, Strom: Nein
Eingang, Spannung: Nein
Eingang, Widerstandsthermometer: Nein
Eingang, Thermoelement: Nein
Ausgang, Strom: Nein
Ausgang, Spannung: Ja
Ausführung des elektrischen Anschlusses: Federzuganschluss
Weitere Details
Eingangssignal konfigurierbar: Nein
Auflösung der Analogeingänge: 1 Bit
Ausgangssignal konfigurierbar: Nein
Auflösung der Analogausgänge: 12 Bit
Anzahl der analogen Eingänge: 0
Anzahl der analogen Ausgänge: 4
Eingang, Widerstand: Nein
Versorgungsspannung AC 60 Hz: 0 V
Analoge Eingänge konfigurierbar: Nein
Analoge Ausgänge konfigurierbar: Nein
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0|24
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: 0|24
Systemkomponente: Ja
Schutzart (IP): IP20
Feldbusanschluss über seperaten Buskoppler möglich: Ja
Tragschienenmontage möglich: Ja
Wand-/Direktmontage möglich: Nein
Fronteinbau möglich: Nein
Rack-Montage möglich: Nein
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 0
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: EV006563|24
Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
Breite: 12 mm
Höhe: 100 mm
Tiefe: 69.8 mm
