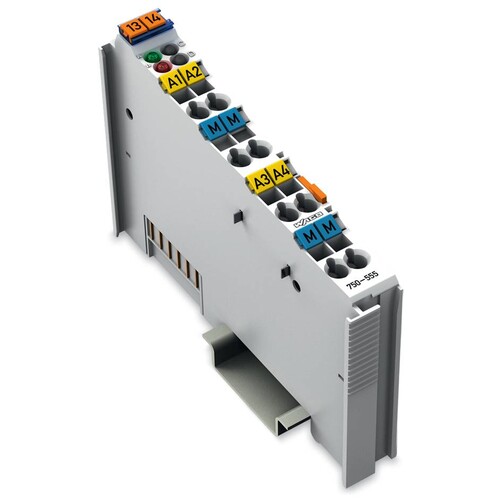

750-555 WAGO Bus Terminal

20611444
4497163
1 Stk
4045454643089
DE
85389099
750-555
beantwortete(n) Fragen weitere Varianten
4-Kanal-Analogausgang, 4 ¿ 20 mA
Anmerkungen zur LIMMERT-KI

Das WAGO 750-555 4-Kanal Analogausgangsmodul ermöglicht die Erzeugung standardisierter Signale von 4-20 mA mit einer hohen Auflösung von 12 Bit. Es bietet eine elektrische Isolation und nutzt die Stromversorgung von der Feldseite. Mit einer typischen Stromaufnahme von nur 60 mA und einer flexiblen Lastimpedanz von 0-300 Ω oder 300-600 Ω ist dieses Modul ideal für verschiedene Anwendungen in der Automatisierungstechnik. Die Umwandlungszeit beträgt lediglich 10 ms, während die Rückgewinnungszeit 100 ms beträgt, was eine schnelle und präzise Signalverarbeitung gewährleistet. Mit einem kompakten Design von 12 mm Breite und einem Gewicht von 53,5 g ist das Modul einfach zu integrieren und bietet hohe Zuverlässigkeit in industriellen Umgebungen.

Produktinfos

Anzahl der Ausgänge: 4
Stromverbrauch (typ.): 60 mA
Versorgungsspannung: DC
Signalstrom: 4 mA ... 20 mA
Lastimpedanz: 0 ... 300 Ω oder 300 ... 600 Ω
Auflösung: 12 Bit
Umwandlungszeit (typ.): 10 ms
Rückgewinnungszeit (typ.): 100 ms
Messfehler (25°C): < ± 0.1 % vom Vollmaß
Temperaturkoeffizient: < ± 0.01 % /K vom Vollmaß
Isolation: 500 V (System/Versorgung)
Bitbreite: 4 x 16 Bit (Daten)
Drahtanschluss: CAGE CLAMP®
Querschnitte: 0.08 mm² ... 2.5 mm² / AWG 28 ... 14
Abisolierlängen: 8 ... 9 mm / 9 ... 10 mm
Breite: 12 mm
Gewicht: 53.5 g
EMC: Immunität nach EN 61000-6-2 (2005)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung DC: 24|24 V
    Eingang, Strom: Nein
    Eingang, Spannung: Nein
    Eingang, Widerstandsthermometer: Nein
    Eingang, Thermoelement: Nein
    Ausgang, Strom: Ja
    Ausgang, Spannung: Nein
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Weitere Details
    Eingangssignal konfigurierbar: Nein
    Ausgangssignal konfigurierbar: Nein
    Auflösung der Analogausgänge: 12 Bit
    Anzahl der analogen Eingänge: 0
    Anzahl der analogen Ausgänge: 4
    Eingang, Widerstand: Nein
    Analoge Eingänge konfigurierbar: Nein
    Analoge Ausgänge konfigurierbar: Nein
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0|24
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0|24
    Anzahl der HW-Schnittstellen sonstige: 0
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Feldbusanschluss über seperaten Buskoppler möglich: Ja
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: 1
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: EV006563|24
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 12 mm
    Höhe: 100 mm
    Tiefe: 69.8 mm
    SIL gemäß IEC 61508: 1
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): 0|24
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): Nein
