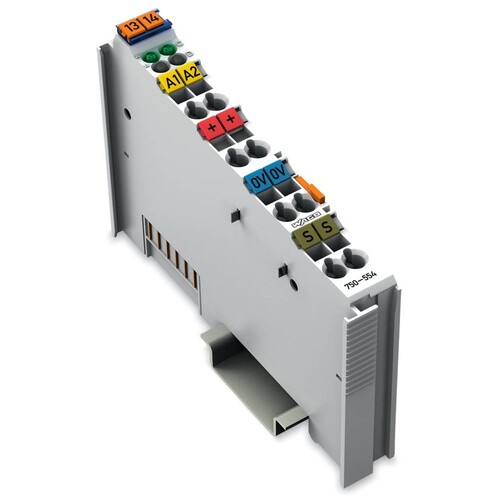

750-554 WAGO 2 Kanal Analog Ausgangs- Klemme 4-20mA 2fach potentialgetrennt

20328805
1127251
1 Stk
4045454393663
DE
85389099990
750-554
beantwortete(n) Fragen weitere Varianten
2-Kanal-Analogausgang, 4 ¿ 20 mA
Anmerkungen zur LIMMERT-KI

Das WAGO 750-554 ist ein hochentwickeltes 2-Kanal Analogausgangsmodul, das für Anwendungen mit 4-20 mA Signalen konzipiert wurde. Mit einer maximalen Versorgungsspannung von 24 V DC und einem internen Stromverbrauch von nur 70 mA bietet dieses Modul eine hervorragende Effizienz. Die Lastimpedanz beträgt weniger als 500 Ohm, und die Linearität liegt bei ± 2 LSB. Es ist für den Betrieb in einem Temperaturbereich von 0 °C bis +55 °C geeignet und erfüllt die Schutzart IP 20. Mit einer Auflösung von 12 Bit und einer Umsetzungszeit von 2 ms ist das Modul ideal für präzise Mess- und Steuerungsanwendungen. Die Verbindung erfolgt über einen CAGE CLAMP® Anschluss, der eine einfache und sichere Installation gewährleistet. Dieses Modul ist auch RoHS-konform und erfüllt verschiedene Zulassungen, einschließlich ATEX.

Produktinfos

Anzahl der Ausgänge: 2
Stromverbrauch (intern): 70 mA
Versorgungsspannung (max): 24 V DC (-25% / +30%)
Signalstrom: 4 - 20 mA
Lastimpedanz: < 500 Ohm
Linearität: ± 2 LSB
Umsetzungszeit (typ): 2 ms
Auflösung: 12 Bit
Messfehler (25°): < ± 0.1 % vom Vollbereichswert
Temperaturkoeffizient: < ± 0.015 % / K vom Vollbereichswert
Isolation: 500 V (System / Versorgung)
Betriebstemperatur: 0 °C ... + 55 °C
Lagertemperatur: -25 °C ... +85 °C
Relative Luftfeuchtigkeit: 95 %
Vibrationsfestigkeit: gem. IEC 60068-2-6
Schockfestigkeit: gem. IEC 60068-2-27
Schutzart: IP 20
Querschnitt: 0.08 - 2.5 mm²
Verbindungsmethode: CAGE CLAMP® Anschluss
Gewicht: 52 g
Höhe: 64 mm
Breite: 12 mm
Tiefe: 100 mm
Abisolierlänge: 8 - 9 mm
Montage: TS 35
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 24|24 V
Eingang, Strom: Nein
Eingang, Spannung: Nein
Eingang, Widerstandsthermometer: Nein
Eingang, Thermoelement: Nein
Ausgang, Strom: Ja
Ausgang, Spannung: Nein
Ausführung des elektrischen Anschlusses: Federzuganschluss
Weitere Details
Eingangssignal konfigurierbar: Nein
Auflösung der Analogeingänge: 1 Bit
Ausgangssignal konfigurierbar: Nein
Auflösung der Analogausgänge: 12 Bit
Anzahl der analogen Eingänge: 0
Anzahl der analogen Ausgänge: 2
Eingang, Widerstand: Nein
Versorgungsspannung AC 60 Hz: 0 V
Analoge Eingänge konfigurierbar: Nein
Analoge Ausgänge konfigurierbar: Nein
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0|24
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: 0|24
Systemkomponente: Ja
Schutzart (IP): IP20
Feldbusanschluss über seperaten Buskoppler möglich: Ja
Tragschienenmontage möglich: Ja
Wand-/Direktmontage möglich: Nein
Fronteinbau möglich: Nein
Rack-Montage möglich: Nein
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 0
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: EV006563|24
Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
Breite: 12 mm
Höhe: 100 mm
Tiefe: 69.8 mm
