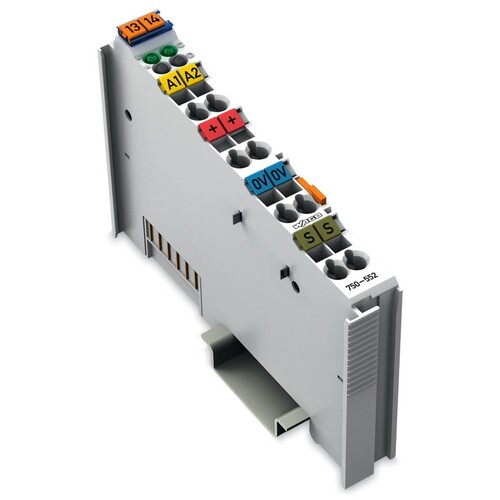

750-552 Wago 2 Kanal Analogausgangsklemme

23850072
1127250
1 Stk
4045454393601
DE
85389099990
750-552
beantwortete(n) Fragen weitere Varianten
2-Kanal-Analogausgang, 0 ¿ 20 mA
Anmerkungen zur LIMMERT-KI

Das WAGO 750-552 ist eine hochmoderne 2-Kanal-Analogausgangsklemme, die Signale im Bereich von 0 bis 20 mA erzeugt. Mit einer Auflösung von 12 Bit und einer Umwandlungszeit von nur 2 ms bietet dieses Modul eine präzise und schnelle Signalverarbeitung. Es ist für den Betrieb mit einer Versorgungsspannung von DC 24 V ausgelegt und gewährleistet eine elektrische Isolation von 500 V. Die CAGE CLAMP®-Technologie ermöglicht eine einfache und sichere Verdrahtung. Mit einem Betriebstemperaturbereich von 0 bis 55 °C und einem kompakten Design eignet sich die Klemme ideal für den Einsatz in industriellen Anwendungen und Automatisierungssystemen. Die Schutzart IP20 sorgt dafür, dass das Modul in geschützten Umgebungen zuverlässig arbeitet.

Produktinfos

Anzahl der analogen Ausgänge: 2
Signaltyp: 0 … 20 mA
Auflösung: 12 Bit
Umwandlungszeit: 2 ms
Temperaturkoeffizient: < ± 0,01 % /K
Linearität: ± 10 µA
Aktuatoranschluss: 2 x (2 Leiter)
Bittbreite: 2 x 16 Bit; 2 x 8 Bit (optional)
Versorgungsspannung (System): DC 5 V
Stromverbrauch (System): 70 mA
Versorgungsspannung (Feld): DC 24 V (-25 … +30 %)
Anzahl der eingehenden Strombrückenanschlüsse: 2
Anzahl der ausgehenden Strombrückenanschlüsse: 2
Isolation: 500 V (System/Versorgung)
Anzahl der Anschlüsse: Eingänge/Ausgänge: 8
Anschlusstechnik: Eingänge/Ausgänge: CAGE CLAMP®
Anschlussart (1): Ein-/Ausgänge
Steckdosenleiter: 0,08 … 2,5 mm² / 28 … 14 AWG
Feindrähtiger Leiter: 0,08 … 2,5 mm² / 28 … 14 AWG
Abisolierlänge: 8 … 9 mm
Breite: 12 mm
Höhe: 69,8 mm
Höhe von der Oberkante der DIN-35-Schiene: 62,6 mm
Tiefe: 100 mm
Montageart: Tragschiene 35 x 15
Farbe: hellgrau
Gewicht: 50,109 g
Konformitätskennzeichnung: CE
Betriebstemperatur: 0 … 55 °C
Lagerungstemperatur: -25 … 85 °C
Schutzart: IP20
Relative Luftfeuchtigkeit (ohne Kondensation): 95 %
Vibrationsbeständigkeit: nach IEC 60068-2-6
Schockbeständigkeit: nach IEC 60068-2-27
EMV-Störfestigkeit: nach EN 61000-6-2
EMV-Störaussendung: nach EN 61000-6-4
Zulässige Schadstoffkonzentration H2S: 10 ppm
Zulässige Schadstoffkonzentration SO2: 25 ppm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 24|24 V
Eingang, Strom: Nein
Eingang, Spannung: Nein
Eingang, Widerstandsthermometer: Nein
Eingang, Thermoelement: Nein
Ausgang, Strom: Ja
Ausgang, Spannung: Nein
Ausführung des elektrischen Anschlusses: Federzuganschluss
Weitere Details
Eingangssignal konfigurierbar: Nein
Auflösung der Analogeingänge: 1 Bit
Ausgangssignal konfigurierbar: Nein
Auflösung der Analogausgänge: 12 Bit
Anzahl der analogen Eingänge: 0
Anzahl der analogen Ausgänge: 2
Eingang, Widerstand: Nein
Versorgungsspannung AC 60 Hz: 0 V
Analoge Eingänge konfigurierbar: Nein
Analoge Ausgänge konfigurierbar: Nein
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0|24
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: 0|24
Systemkomponente: Ja
Schutzart (IP): IP20
Feldbusanschluss über seperaten Buskoppler möglich: Ja
Tragschienenmontage möglich: Ja
Wand-/Direktmontage möglich: Nein
Fronteinbau möglich: Nein
Rack-Montage möglich: Nein
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 0
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: EV006563|24
Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
Breite: 12 mm
Höhe: 100 mm
Tiefe: 69.8 mm
