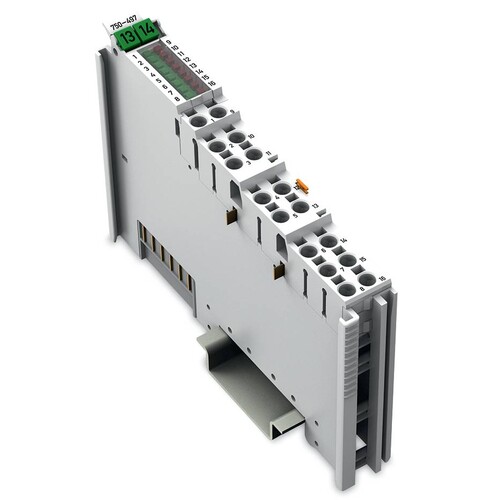

750-497 Wago 8-Kanal-Analogeingangsklemme

23849841
1785118
1 Stk
4055143350389
DE
85389099
750-497
beantwortete(n) Fragen weitere Varianten
8-Kanal-Analogeingang, DC 0 ¿ 10 V/±10 V, Single-Ended
Anmerkungen zur LIMMERT-KI

Das Wago 750-497 8-Kanal-Analogeingangsklemme Modul bietet eine präzise Verarbeitung von Standard 0–10 VDC und ±10 V Signalen. Mit 8 analogen Eingängen und einer Auflösung von 12 Bit gewährleistet es eine exakte Signalübertragung. Die maximale Eingangsspannung beträgt 35 V, und das Modul ist mit einer internen Widerstand von 100 kΩ ausgestattet. Die kompakte Bauweise und die Möglichkeit zur Konfiguration über WAGO-I/O-CHECK machen es ideal für den Einsatz in modernen Automatisierungssystemen. Das Modul bietet eine hohe Zuverlässigkeit mit einem maximalen Messfehler von nur 0.1 % und ist für einen Temperaturbereich von 0 bis +55 °C geeignet. Die Schutzart IP20 sorgt für den sicheren Betrieb in geschützten Umgebungen.

Produktinfos

Anzahl der analogen Eingänge: 8
Signaltyp (Spannung): 0 … 10 VDC; -10 … +10 VDC
Maximaler Eingangsspannung: 35 V
Auflösung: 12 bit
Interne Widerstand: 100 kΩ
Messfehler (max.): 0.1 %
Temperaturfehler (max.): 0.01 %/K
Versorgungsspannung (System): 5 VDC
Stromverbrauch (Systemversorgung): 105 mA
Versorgungsspannung (Feld): 24 VDC (-25 … +30 %)
Isolation: 500 V System/Feld
Abmessungen (B x H x T): 12 mm x 100 mm x 69 mm
Gewicht: 51.5 g
Umgebungstemperatur (Betrieb): 0 … +55 °C
Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 24|24 V
Eingang, Strom: Nein
Eingang, Spannung: Ja
Eingang, Widerstandsthermometer: Nein
Eingang, Thermoelement: Nein
Ausgang, Strom: Nein
Ausgang, Spannung: Nein
Ausführung des elektrischen Anschlusses: Federzuganschluss
Weitere Details
Eingangssignal konfigurierbar: Ja
Auflösung der Analogeingänge: 12 Bit
Ausgangssignal konfigurierbar: Nein
Auflösung der Analogausgänge: 0 Bit
Anzahl der analogen Eingänge: 8
Anzahl der analogen Ausgänge: 0
Eingang, Widerstand: Nein
Versorgungsspannung AC 60 Hz: 0 V
Analoge Eingänge konfigurierbar: Nein
Analoge Ausgänge konfigurierbar: Nein
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0|24
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: 0|24
Systemkomponente: Ja
Schutzart (IP): IP20
Feldbusanschluss über seperaten Buskoppler möglich: Ja
Tragschienenmontage möglich: Ja
Wand-/Direktmontage möglich: Nein
Fronteinbau möglich: Nein
Rack-Montage möglich: Nein
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 0
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: EV000494|24
Explosionsschutz-Kategorie für Staub: ohne
Breite: 12 mm
Höhe: 100 mm
Tiefe: 69 mm
