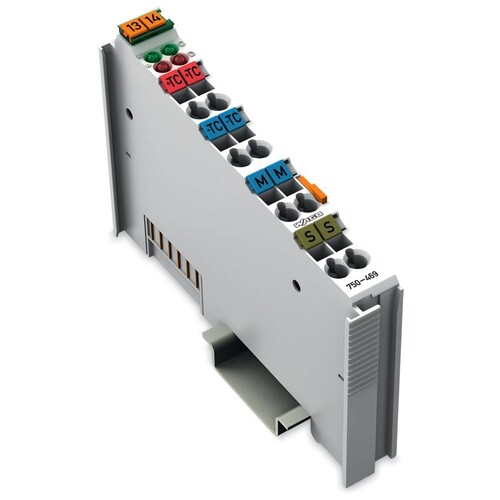

750-469 Wago 2Kanal Analogeingangsklemme

21631479
1127243
1 Stk
4045454393083
DE
85389099
750-469
beantwortete(n) Fragen weitere Varianten
2-Kanal-Analogeingang, Thermoelement K, Diagnose
Anmerkungen zur LIMMERT-KI

Das Wago 750-469 2-Kanal Analogeingangsmodul ermöglicht die direkte Verbindung von zwei Thermoelementen und ist ideal für präzise Temperaturmessungen in industriellen Anwendungen. Mit einer maximalen Stromaufnahme von nur 65 mA und einer internen Widerstand von 1 MΩ, bietet dieses Modul eine hohe Genauigkeit mit einer Auflösung von 0,1 °C. Es unterstützt Thermoelemente des Typs K mit einem Temperaturbereich von -100°C bis +1370°C. Die Kaltstellenkompensation sorgt für zuverlässige Messwerte über den gesamten Betriebsbereich. Mit einer Umwandlungszeit von 320 ms pro Kanal und einer Isolation von 500 V ist das Modul für anspruchsvolle Anwendungen geeignet. Die einfache Installation erfolgt über Federzuganschlüsse, die eine zuverlässige Verbindung gewährleisten.

Produktinfos

Anzahl der Eingänge: 2
Versorgungsspannung: DC
Max. Stromverbrauch (intern): 65 mA
Sensorarten: Typ K; -100°C ... +1370°C
Interne Widerstand: 1 MΩ
Kaltstellenkompensation: Ja
Auflösung (über gesamten Bereich): 0,1 °C
Umwandlungszeit: 320 ms (je Kanal)
Messfehler (25 °C): < ± 6 K
Temperaturkoeffizient: < ± 0,2 K/K
Isolation: 500 V (System/Versorgung)
Bitbreite: 2 x 16 bit Daten
Drahtanschluss: CAGE CLAMP®
Querschnitte: 0,08 mm² ... 2,5 mm² / AWG 28 ... 14
Breite: 12 mm
Gewicht: 38,2 g
EMV-Immunität: EN 61000-6-2
EMV-Emission: EN 61000-6-4
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 5|5 V
Eingang, Strom: Nein
Eingang, Spannung: Nein
Eingang, Widerstandsthermometer: Nein
Eingang, Thermoelement: Ja
Ausgang, Strom: Nein
Ausgang, Spannung: Nein
Ausführung des elektrischen Anschlusses: Federzuganschluss
Weitere Details
Eingangssignal konfigurierbar: Nein
Auflösung der Analogeingänge: 1 Bit
Ausgangssignal konfigurierbar: Nein
Auflösung der Analogausgänge: 0 Bit
Anzahl der analogen Eingänge: 2
Anzahl der analogen Ausgänge: 0
Eingang, Widerstand: Nein
Versorgungsspannung AC 60 Hz: 0 V
Analoge Eingänge konfigurierbar: Nein
Analoge Ausgänge konfigurierbar: Nein
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0|5
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: 0|24
Systemkomponente: Ja
Schutzart (IP): IP20
Feldbusanschluss über seperaten Buskoppler möglich: Ja
Tragschienenmontage möglich: Ja
Wand-/Direktmontage möglich: Nein
Fronteinbau möglich: Nein
Rack-Montage möglich: Nein
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 0
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: EV006563|24
Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
Breite: 12 mm
Höhe: 100 mm
Tiefe: 69.8 mm
