6ES7145-5ND00-0BA0 Siemens ET 200AL, AQ 4xU/I, 4xM12

26766699
8828899
1 Stk
4047623405870
DE
85389091
6ES7145-5ND00-0BA0
beantwortete(n) Fragen weitere Varianten

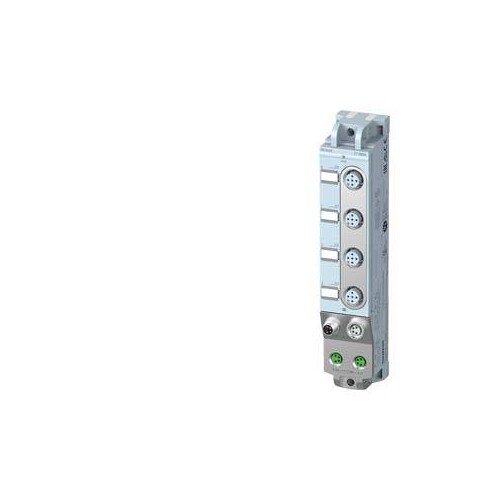

SIMATIC ET 200AL, AQ 4xU/I, 4xM12, Schutzart IP67 SIMATIC ET 200AL ist ein modulares, dezentrales Peripheriesystem mit kompakten Peripheriemodulen in IP65/67. Mit dem Peripheriesystem bietet Siemens Ihnen eine platzsparende und zukunftssichere Lösung. Ihr Platzaufwand beschränkt sich auf ein Minimum, da sich SIMATIC ET 200AL aufgrund der geringen Breite von 30 mm und des niedrigen Gewichtes von 145 g in jeder Lage leicht an die Maschine oder an die Montagelinie anbringen lässt. Das System ist nicht nur platzsparend, sondern kann auch aufgrund eines außerordentlich robusten Gehäuses, welches spritzwassergeschützt sowie öl- und staubdicht ist, bei Temperaturen von -25° bis +55° eingesetzt werden.¿¿ Sie können die SIMATIC ET 200AL durch problemlose und schnelle Konfiguration sofort in Betrieb nehmen. Dies kann aufgrund einer CAx-gerechten Beschriftung aller Schnittstellen über das TIA-Portal unkompliziert durchgeführt werden.¿¿ Die farbige Zuordnung der Leitungen zu den Schnittstellen und eine einfache Verdrahtung werden durch ein eindeutiges Kennzeichnungssystem mit Farbkodierung sichergestellt.¿¿ Siemens garantiert Ihnen durch die Einbindung der innovativen und zugleich langlebigen Automatisierungsprodukte Zukunftssicherheit. Siemens setzt heute schon auf die Technologien von Morgen und definiert somit die Marktstandards neu. Sie sind als digitale und analoge Ein- bzw. Ausgangsmodule sowie als Mischmodule (digital) verfügbar. Die Anbindung der Sensoren erfolgt über M8- oder M12-Anschlusstechnik.Die Module können wahlweise an PROFINET oder PROFIBUS angebunden oder in SIMATIC ET 200SP integriert werden.
Anmerkungen zur LIMMERT-KI

Das SIMATIC ET 200AL von Siemens ist ein kompaktes, dezentrales Peripheriesystem, das für anspruchsvolle Anwendungen in industriellen Umgebungen konzipiert wurde. Mit einer Schutzart von IP67 bietet es hervorragenden Schutz gegen Staub und Wasser, was es ideal für den Einsatz in rauen Umgebungen macht. Es verfügt über vier Ausgänge mit einer Nennspannung von 24 V DC und kann eine maximale Leistung von 4 A bereitstellen. Die Module sind einfach zu konfigurieren und können sowohl an PROFINET als auch an PROFIBUS angeschlossen werden. Dank der kompakten Abmessungen von nur 30 mm Breite und 175 g Gewicht lässt sich das System problemlos in bestehende Anlagen integrieren. Die Umgebungstemperatur kann von -30 °C bis 55 °C variieren, was die Flexibilität des Systems erhöht. Die Verwendung von M12- und M8-Anschlüssen sorgt für eine einfache und sichere Verdrahtung.

Produktinfos

Produkttyp-Bezeichnung: AQ 4xU/I
HW-Funktionsstand: ab FS04
Firmware-Version: V1.0.x
Versorgungsspannung (Nennwert): 24 V DC
Versorgungsspannung (untere Grenze): 20,4 V DC
Versorgungsspannung (obere Grenze): 28,8 V DC
Eingangsstrom (Nennwert): 110 mA
Maximaler Ausgangsstrom: 4 A
Anzahl Ausgänge: 4
Nennwert Ausgangsstrom: 1 A bis 45 °C, 0,5 A bis 55 °C
Verlustleistung (typ.): 2,6 W
Anzahl Analogausgänge: 4
Schutzart (IP): IP65/67
Umgebungstemperatur (min): -30 °C
Umgebungstemperatur (max): 55 °C
Breite: 30 mm
Höhe: 159 mm
Tiefe: 40 mm
Gewicht: 175 g
Anschluss der Aktoren: M12, 5-polig
Versorgungsspannung Anschluss: M8, 4-polig
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung AC 50 Hz: 0 V
    Versorgungsspannung DC: 20.4|28.8 V
    Eingang, Strom: Nein
    Eingang, Spannung: Nein
    Ausgang, Strom: Ja
    Ausgang, Spannung: Ja
    Ausführung des elektrischen Anschlusses: Steckanschluss
    Weitere Details
    Auflösung der Analogeingänge: 0 Bit
    Ausgangssignal konfigurierbar: Ja
    Auflösung der Analogausgänge: 16 Bit
    Anzahl der analogen Eingänge: 0
    Anzahl der analogen Ausgänge: 4
    Versorgungsspannung AC 60 Hz: 0 V
    Analoge Eingänge konfigurierbar: Nein
    Analoge Ausgänge konfigurierbar: Ja
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: 0|28.8
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): 0
    Feldbusanschluss über seperaten Buskoppler möglich: Ja
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Ja
    Fronteinbau möglich: Ja
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: 0
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 30 mm
    Höhe: 159 mm
    Tiefe: 40 mm
    SIL gemäß IEC 61508: 0
