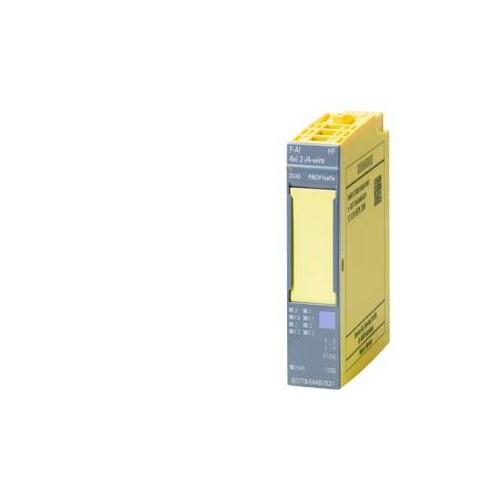

6ES7136-6AA00-0CA1 Siemens SIMATIC DP, Elektronikmodul ET 200SP, F AI 4xI(0)4.

28238918
8465863
1 Stk
4047623408031
DE
85389091
6ES7136-6AA00-0CA1
beantwortete(n) Fragen weitere Varianten
SIMATIC DP, Elektronikmodul ET 200SP, F-AI 4xI0(4)..20mA HF fehlersichere Analogeingänge bis PL E (ISO 13849) bis SIL 3 (IEC 61508) Mit SIMATIC ET 200SP bietet Siemens Ihnen ein multifunktionales und dezentrales Peripheriesystem, das aufgrund seiner platzsparenden Bauweise ganz einfach in Betrieb genommen werden kann. Es ist für die Schutzart IP20 zugelassen und für den Einbau in einem kompakten Schaltkasten konzipiert. ¿¿¿Das System gewährleistet Ihnen maximale Flexibilität, da Sie die Module aufgrund des Multi Hot Swapping jederzeit schnell und einfach tauschen können.¿¿ Darüber hinaus bietet Ihnen das SIMATIC ET 200SP ein breites Spektrum an unterschiedlichen sowie schnellen Kommunikationswegen. ¿¿¿Aufgrund der Integration des MultiFeldbus Interfacemoduls IM155-6MF sind Sie jederzeit flexibel und können das für Ihre Applikation optimale Protokoll verwenden, da durch diese Funktion mehrere Ethernet Protokolle unterstützt werden.¿¿ ¿Montage und Service werden durch ein einheitliches Kennzeichnungssystem, das auf Referenzkennzeichnungsschildern und Anschlussbelegungen mit Farbkodierung basiert, vereinfacht. ¿Siemens garantiert Ihnen durch die Einbindung der innovativen und zugleich langlebigen Automatisierungsprodukte Zukunftssicherheit, denn als Branchenexperten setzen sie heute schon auf die Technologien von Morgen und definieren somit die Marktstandards neu. Durchgängige Datenverfügbarkeit, flexible Anwendungsfälle sowie vielseitige Integrationsmöglichkeiten sorgen für die optimale Performance der ET 200 Produkte. Die skalierbare und kostenoptimierte Konfiguration einer ET 200SP - Station wird durch das umfassende Spektrum von Signalbaugruppen gewährleistet. Es stehen neben digitalen und analogen Ein- und Ausgabebaugruppen jeweils auch fehlersichere Varianten für Anwendungen bis SIL 3 / PLe zur Verfügung. Dies gilt ebenso für die integrierten Motorstarter, welche für Motoren bis 5,5 kW geeignet sind. Energy Meter zur Messung und Analyse des Energieverbrauchs, IO-Link Master (V1.1.) sowie viele weitere Kommunikations- und Technologiemodule ermöglichen es dem System sich an jede Automatisierungsaufgabe anzupassen. Das verfügbare Zubehör fürET 200SP reicht von Farb- und Referenzkennzeichnungsschildern bis hin zu Beschriftungsstreifen für die einzelnen Module und sorgt für maximale Übersichtlichkeit im Schaltschrank.
Anmerkungen zur LIMMERT-KI

Das SIMATIC DP Elektronikmodul ET 200SP F-AI 4xI 0(4)..20mA ist ein hochmodernes und fehlersicheres Modul, das für analoge Eingänge bis Performance Level E (PL E) gemäß ISO 13849 und SIL 3 gemäß IEC 61508 konzipiert ist. Mit einer Nennversorgungsspannung von 24 V DC und einem robusten Design bietet es eine hohe Flexibilität und Zuverlässigkeit in industriellen Anwendungen. Das Modul unterstützt sowohl 2- als auch 4-Draht-Anschlüsse und ist mit einer maximalen Eingangsstromgrenze von 35 mA ausgestattet. Die integrierte Diagnosefunktion gewährleistet eine kontinuierliche Überwachung der Systemleistung. Mit kompakten Abmessungen von 15 mm Breite, 73 mm Höhe und 58 mm Tiefe ist es ideal für den Einsatz in engen Schaltkästen. Die einfache Integration in das TIA Portal ab Version V15 ermöglicht eine effiziente Projektierung und Inbetriebnahme.

Produktinfos

Produkttyp-Bezeichnung: F-AI 4xI 0(4)..20mA 2-/4-wire HF
Firmware-Version: FW-Update möglich: Ja
Versorgungsspannung Nennwert (DC): 24 V
Versorgungsspannung untere Grenze (DC): 19,2 V
Versorgungsspannung obere Grenze (DC): 28,8 V
Eingangsstrom Nennwert: 0,38 A
Eingangsstrom max.: 0,4 A
Leistungsaufnahme Rückwandbus: 70 mW
Verlustleistung typ.: 2 W
Anzahl Analogeingänge: 4
Eingangsbereiche (Nennwerte): 0 bis 20 mA, 4 mA bis 20 mA
Eingangswiderstand (0 bis 20 mA): 125 Ω
Eingangswiderstand (4 mA bis 20 mA): 125 Ω
Max. zulässiger Eingangsstrom: 35 mA
Stromversorgung für Geber: 24 V, max. Ausgangsstrom 300 mA
Temperaturbereich min. (Betrieb): 0 °C
Temperaturbereich max. (Betrieb): 60 °C
Breite: 15 mm
Höhe: 73 mm
Tiefe: 58 mm
Gewicht: 48 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung AC 50 Hz: 0 V
    Versorgungsspannung DC: 19.2|28.8 V
    Eingang, Strom: Ja
    Eingang, Spannung: Nein
    Eingang, Widerstandsthermometer: Nein
    Eingang, Thermoelement: Nein
    Ausgang, Strom: Nein
    Ausgang, Spannung: Ja
    Ausführung des elektrischen Anschlusses: Steckanschluss
    Weitere Details
    Eingangssignal konfigurierbar: Ja
    Auflösung der Analogeingänge: 16 Bit
    Ausgangssignal konfigurierbar: 73
    Auflösung der Analogausgänge: 15 Bit
    Anzahl der analogen Eingänge: 4
    Anzahl der analogen Ausgänge: 0
    Eingang, Widerstand: Nein
    Versorgungsspannung AC 60 Hz: 0 V
    Analoge Eingänge konfigurierbar: Ja
    Analoge Ausgänge konfigurierbar: Nein
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: 0|28.8
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Feldbusanschluss über seperaten Buskoppler möglich: Ja
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Ja
    Geeignet für Sicherheitsfunktionen: Ja
    Performance Level nach EN ISO 13849-1: Level e
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 15 mm
    Höhe: 73 mm
    Tiefe: 58 mm
    SIL gemäß IEC 61508: 3
