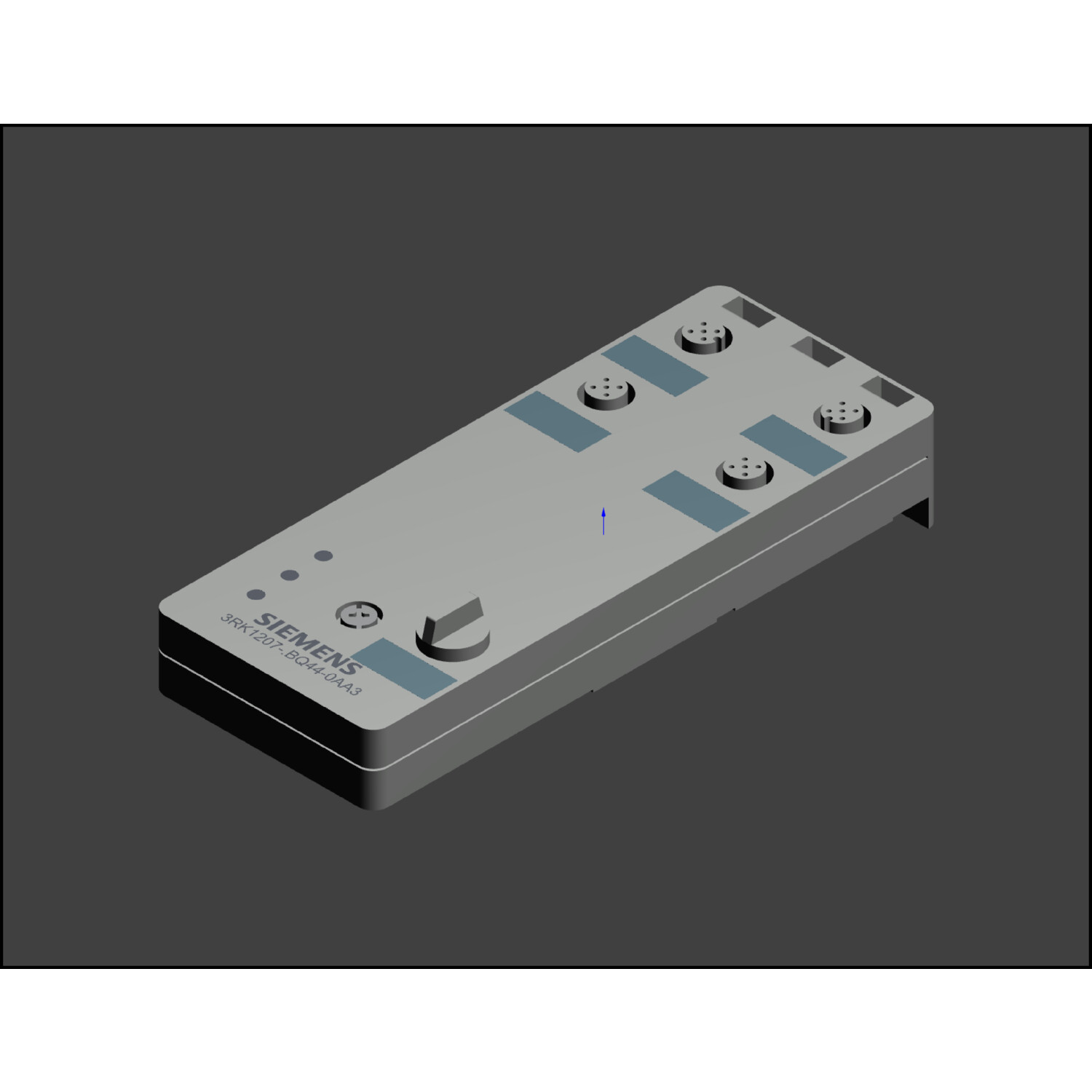

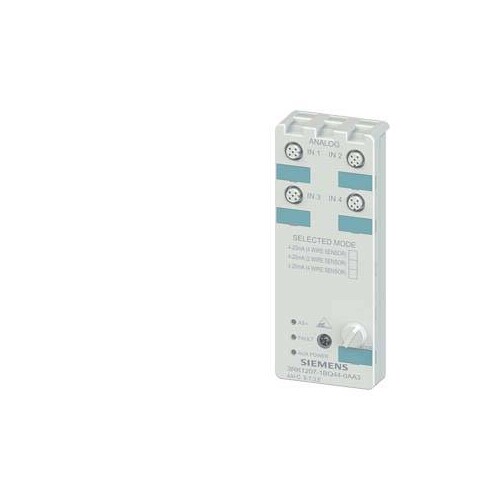

3RK1207-1BQ44-0AA3 SIEMENS ASI Analog E-Modul

20526555
5195690
1 Stk
4011209624979
CZ
85371098
3RK1207-1BQ44-0AA3
beantwortete(n) Fragen weitere Varianten

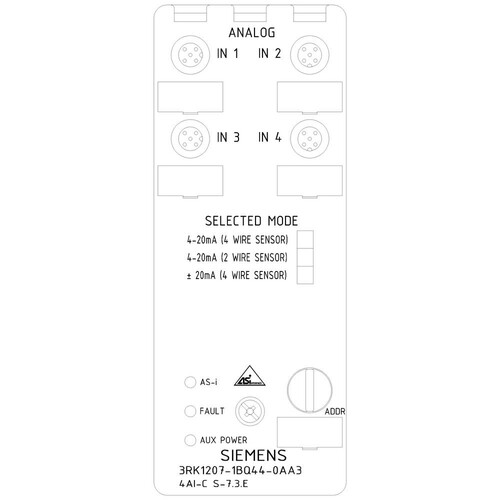

AS-i Kompaktmodul K60 analog 4AI, IP67 4 x Eingang, Strom 4..20 mA, +/- 20 mA für 4-Draht-Sensoren 4 x M12-Buchse Montageplatte 3RK1901-0CA00 ist separat zu bestellen
Anmerkungen zur LIMMERT-KI

Das 3RK1207-1BQ44-0AA3 SIEMENS ASI Analog E-Modul ist ein hochentwickeltes analoges Eingangsmodule für die Strommessung. Es bietet vier Eingänge, die für 4-Draht-Sensoren ausgelegt sind und eine Mess-/Ausgabegröße von 4 ... 20 mA oder ±20 mA unterstützen. Mit einer Schutzart von IP67 ist es ideal für den Einsatz in rauen Umgebungen geeignet. Das Modul verfügt über einen M12-Schraubanschluss für eine einfache Installation und ist für Hutschienen- oder Wandmontage konzipiert. Die Umgebungstemperatur während des Betriebs reicht von -20 bis +60 °C, während es bei der Lagerung Temperaturen von -40 bis +85 °C standhalten kann. Mit einer A/D-Auflösung von 16 Bit und einer parametrierbaren Glättungsfunktion bietet es hohe Präzision und Flexibilität in der Anwendung.

Produktinfos

Geräteart: Analoge Eingangsmodule für Strommessung
Typ: 4 Eingänge
Ausführung des Slave-Typs: Analog-Slave
E/A-Konfiguration: 7
ID-Code: 3
Ausführung des elektrischen Anschlusses: M12-Schraubanschluss
aufgenommener Strom aus Profilleitungen des AS-Interface bei 30 V maximal: 160 mA
Betriebsspannung: 26,5 ... 31,6 V
Stromaufnahme von 2 Sensoren ohne Uhilf-Einspeisung max.: 46 mA
Stromaufnahme von 2 Sensoren aus Uhilf-Einspeisung max.: 500 mA
Spannungsversorgung Hilfsspannung: 24 ... 30 V
Profil: 7.3
Mess-/Ausgabegröße: Strom
Mess-/Ausgabebereich: umstellbar: 4 ... 20 mA / +-20 mA
Glättungsfunktion: parametrierbar
Netzfilter: 50 Hz
Kanäle aktiv: 4
A/D-Auflösung für analoge E/A: 16 bit
Art der Anschlusstechnik: 4-Leiter
Anzahl der Analogeingänge: 4
Eingangsgröße: mA
Produktfunktion Eingangsgröße parametrierbar: Ja
Anzahl der Analogausgänge: 0
Ausgangsgröße: mA
Statusanzeige AUX PWR (Uhilf): LED grün
Statusanzeige AS-Interface: LED grün
Statusanzeige FAULT: LED rot
Umgebungstemperatur während Betrieb: -20 ... +60 °C
Schutzart IP: IP67
Breite: 60 mm
Höhe: 152 mm
Tiefe: 29 mm
Befestigungsart: Hutschienen-/Wandmontage über Montageplatte für Kompaktmodul K60
Lagerungstemperatur: -40 ... +85 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Spannungsart der Versorgungsspannung: 0
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 0 V
Eingang, Strom: Ja
Eingang, Spannung: Nein
Ausgang, Strom: 60
Ausgang, Spannung: 152
Ausführung des elektrischen Anschlusses: 1
Weitere Details
Eingangssignal konfigurierbar: Ja
Auflösung der Analogeingänge: 16 Bit
Ausgangssignal konfigurierbar: Nein
Auflösung der Analogausgänge: 0 Bit
Anzahl der analogen Eingänge: 4
Anzahl der analogen Ausgänge: 0
Eingang, Widerstand: Nein
Versorgungsspannung AC 60 Hz: 0 V
Analoge Eingänge konfigurierbar: Ja
Analoge Ausgänge konfigurierbar: Nein
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Ja
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Systemkomponente: Ja
Schutzart (IP): IP67
Feldbusanschluss über seperaten Buskoppler möglich: Nein
Tragschienenmontage möglich: Nein
Wand-/Direktmontage möglich: Nein
Fronteinbau möglich: Nein
Rack-Montage möglich: Nein
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 1
Zugehöriges Betriebsmittel (Ex ia): 29
Zugehöriges Betriebsmittel (Ex ib): 29
Explosionsschutz-Kategorie für Gas: 0
Explosionsschutz-Kategorie für Staub: ohne
Breite: 60 mm
Höhe: 152 mm
Tiefe: 29 mm
SIL gemäß IEC 61508: 0
