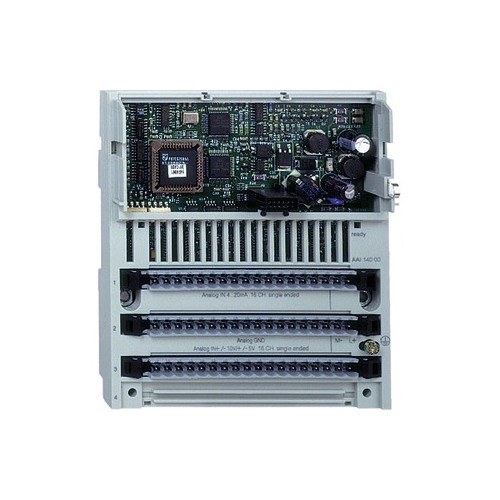

170AAI14000 Schneider E. MOMENTUM ANALOG INPUT 16 CH.SINGLE

24135098
5292830
1 Stk
3595861147690
13595861147697
ID
8538909999
Momentum. Analoge Eingangseinheiten. Dez. anal. Eingangseinheit, Single Ended, Eingangstyp 12 Bit + Vorzeichen, ± 5 V, ± 10 V, 4-20 mA. Kanäle 16.
Anmerkungen zur LIMMERT-KI

Die Schneider Electric MOMENTUM Analogeingangseinheit 170AAI14000 ist eine hochpräzise Lösung für die Erfassung analoger Signale in Automatisierungssystemen. Mit 16 Single-ended Eingängen und einer Auflösung von 12 Bit ermöglicht sie die Verarbeitung von Signalen im Bereich von 4-20 mA sowie +/- 10 V und +/- 5 V. Die Einheit bietet eine hohe Genauigkeit mit einem maximalen absoluten Messfehler von nur +/- 0,15 % und ist für Betriebstemperaturen von 0 bis 60 °C ausgelegt. Mit einer Aktualisierungszeit von 25 ms und einer Isolation von 1780 V AC zwischen den Kanälen gewährleistet sie eine zuverlässige Signalverarbeitung. Die kompakte Bauweise mit Abmessungen von 141,5 mm Breite, 125 mm Höhe und 47,5 mm Tiefe macht sie ideal für den Einsatz in verschiedenen Automatisierungsanwendungen.

Produktinfos

Anzahl der Analogeingänge: 16
Analoger Eingangstyp: Single-ended
Analoger Eingangsbereich: 4 - 20 mA, +/- 10 V, +/- 5 V
Typ Filter: Niedriger Eingangsfilter 10 kHz
Datenformat: Volle 16 Bit, mit Vorzeichen
Absoluter Messfehler: +/- 0,15 % bei +/- 10 V, +/- 0,15 % bei +/- 5 V, +/- 0,25 % bei 4 - 20 mA
Temperaturdrift: 30 %oFS/°C bei +/- 10 V, +/- 5 V; 60 %oFS/°C bei 4 - 20 mA
Aktualisierungszeit: 25 ms
Isolierung zwischen Kanälen und Erde: 1780 V AC für 1 Minute
Isolierung zwischen Versorgung und Erde: 500 V für 1 Minute
Zulässige Gleichtaktspannung: 100 V DC, 250 V AC zwischen Kanälen an Masse
Externer Leistungsbedarf: +/- 30 V DC
Max. Verlustleistung: 5,55 W
Stromaufnahme: 305 mA bei 24 V DC
Tiefe: 47,5 mm
Höhe: 125 mm
Breite: 141,5 mm
Produktgewicht: 0,215 kg
Umgebungstemperatur bei Betrieb: 0…60 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
Relative Luftfeuchtigkeit: 95 % ohne Kondensation
Betriebshöhe: <= 5000 m
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung AC 50 Hz: 0 V
    Versorgungsspannung DC: 24|24 V
    Eingang, Strom: Ja
    Eingang, Spannung: Ja
    Eingang, Widerstandsthermometer: Nein
    Eingang, Thermoelement: Nein
    Ausgang, Strom: Nein
    Ausgang, Spannung: Nein
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Weitere Details
    Eingangssignal konfigurierbar: Ja
    Auflösung der Analogeingänge: 12 Bit
    Ausgangssignal konfigurierbar: Nein
    Auflösung der Analogausgänge: 0 Bit
    Anzahl der analogen Eingänge: 16
    Anzahl der analogen Ausgänge: 0
    Eingang, Widerstand: Nein
    Versorgungsspannung AC 60 Hz: 0 V
    Analoge Eingänge konfigurierbar: Ja
    Analoge Ausgänge konfigurierbar: Nein
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0|24
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Feldbusanschluss über seperaten Buskoppler möglich: Ja
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Ja
    Fronteinbau möglich: Ja
    Rack-Montage möglich: Ja
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 141.5 mm
    Höhe: 125 mm
    Tiefe: 47.5 mm
    SIL gemäß IEC 61508: ohne
