Energiemonitoringsystem InSite

__

Funktionen des Energiemonitoringsystem

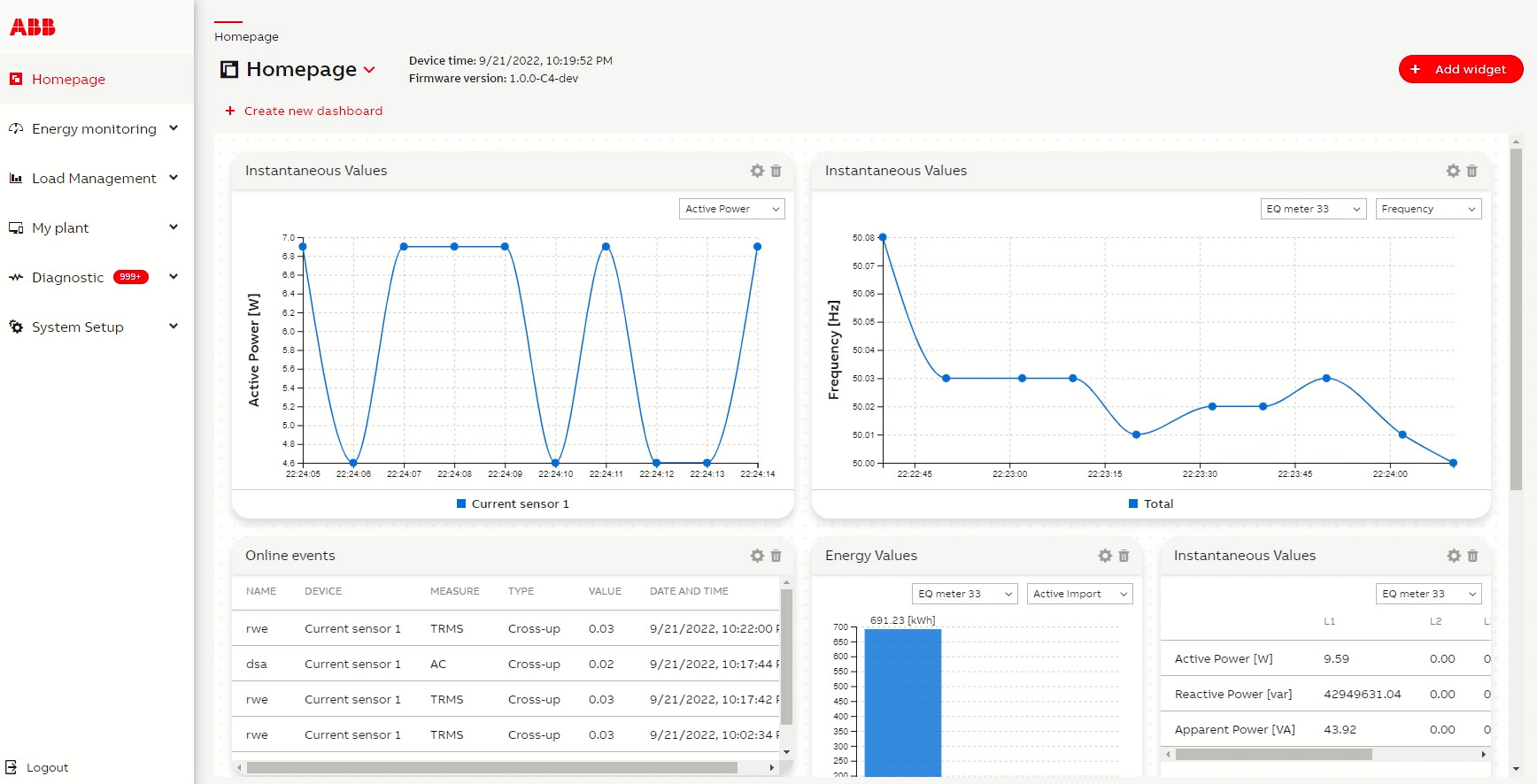

Echtzeitdaten

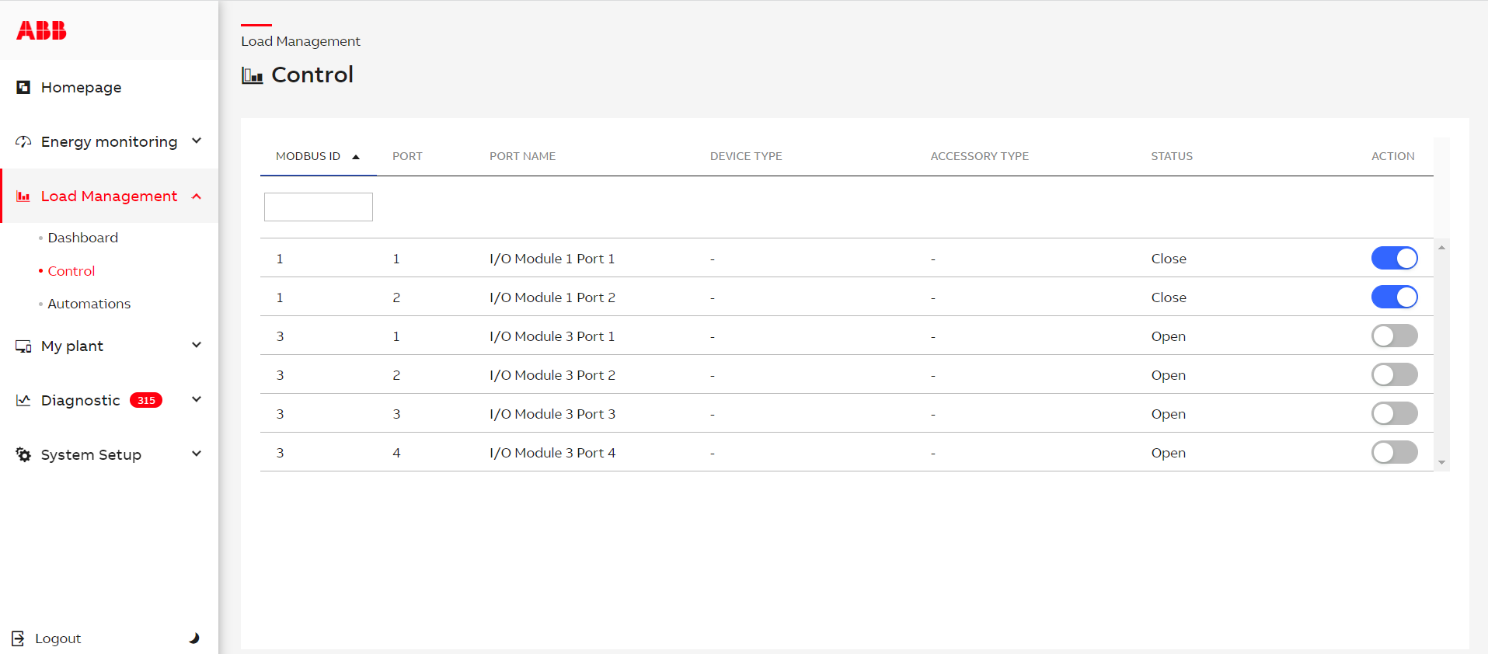

Steuerung

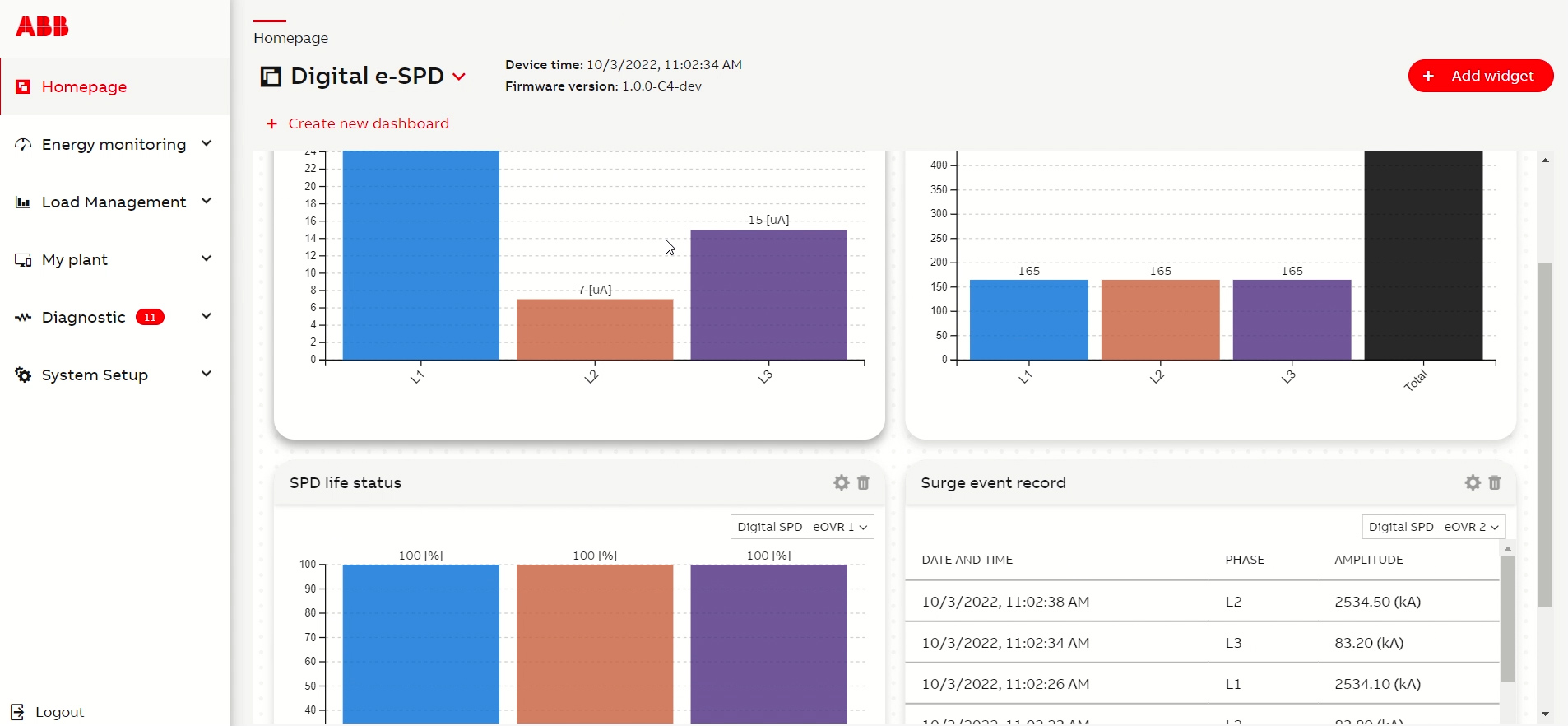

Dashboard für den digitalen Überspannungsschutz eOVR

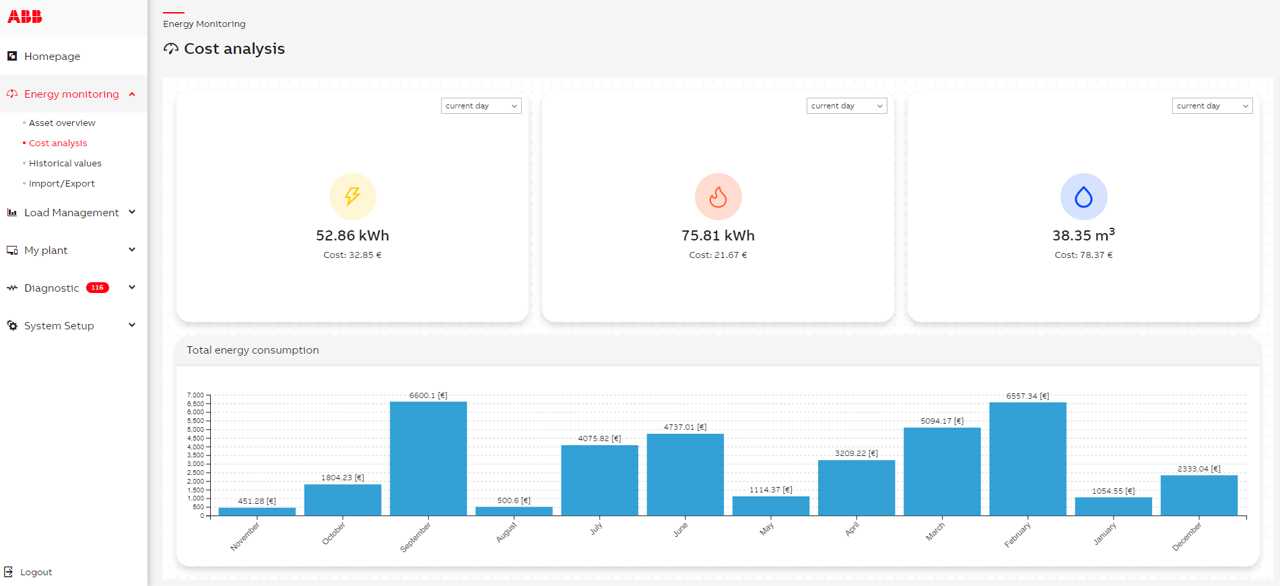

Energiekostenübersicht
Möglichkeiten mit dem Energiemonitoringsystem InSite:

• Echtzeitdaten visualisieren, analysieren und nutzen, um den Energieverbrauch zu optimieren
• Eine Übersicht über Energiekosten behalten, diese reporten und exportieren
• Empfehlungen für vorausschauende Wartung erhalten
• Zeit sparen bei der Inbetriebnahme durch die automatische Erkennung von ABB-Feldgeräten
(Zähler, Wallboxen, etc.)
• Automatisierte Aktionen festlegen, um Energieeinsparungen von bis zu 20 % zu erreichen

Download Broschüre

Download

YouTube Video

Jetzt ansehen

__

Vorteile


Energieeffizienz

  • Verbesserte Fähigkeiten zur Optimierung der Energieeffizienz für jeden Gebäude oder Anlagetyp
  • Einsparung von bis zu 20 % bei den Energiekosten
  • Reduzierung der CO2-Emissionen um bis zu 15 %

Flexibilität

  • Viele Energiemonitoringfunktionen über lokalen InSite-Webserver
  • System jederzeit um Messgeräte und weitere Steuereinheiten erweiterbar
  • Einfache Integration in Software-Systeme von Drittanbietern

Skalierbarkeit

  • Unterverteilung und Hauptverteilung
  • Neubauten oder Nachrüstungen
  • Von kleinen Shops bis hin zu großen Zweckgebäuden

__

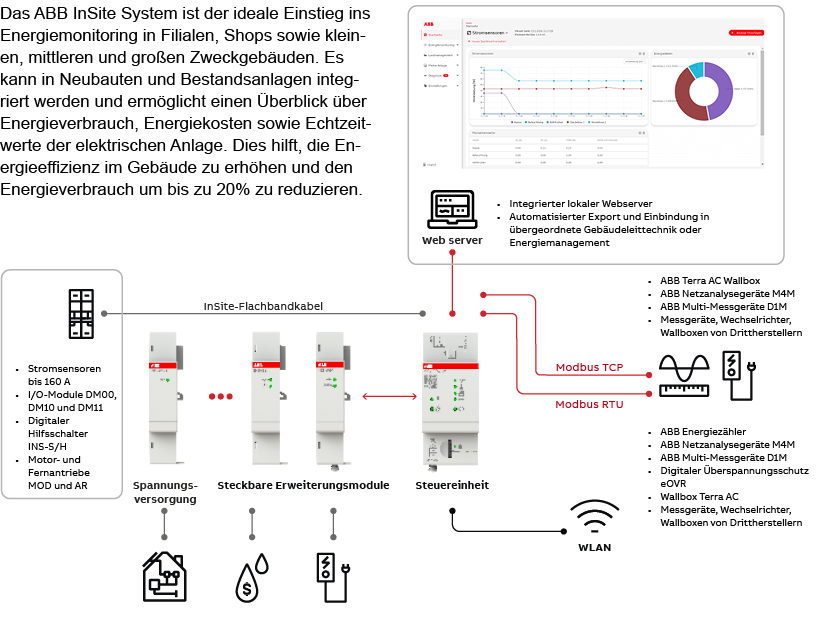

Systemübersicht

__

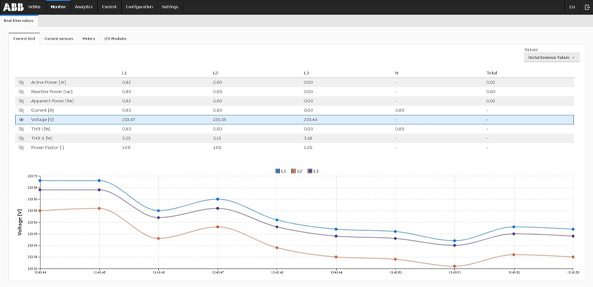

Zugriff auf Echtzeitdaten


...über den InSite-Webserver

Sobald das System an das lokale Netzwerk angeschlossen ist, können die von der Steuereinheit gesammelten Daten, über den Webserver abgerufen werden. Der Zugriff auf die Messdaten ist dabei rein lokal und nur innerhalb des Netzwerkes möglich. Der Webserver ermöglicht es, Echtzeitdaten und Vergangen-heitswerte zu überwachen, zu vergleichen und zu strukturieren. Außerdem können automatische Aktionen eingestellt werden, um auf ausgewählte Ereignisse umgehend zu reagieren.
Folgende Funktionen für Energiemonitoring sind aktuell mit InSite möglich:

  • Erfassung, Analyse und Visualisierung von Echtzeitwerten, Vergangenheitswerten und Benchmarking aller im System verfügbaren Geräte
  • Erstellen von Energiekostenübersichten und Abbilden von Verträgen und Tarifen
  • Interne Datenspeicherung und automatisierter Datenexport (FTP, Mail, CSV, Rest-API, Modbus RTU, Modbus TCP)
  • Alarmmeldungen, Einstellen von Schwellwerten und manuelle Steuerung von Ausgängen (z.B. über I/O-Module)
  • Automatisiertes Zu-/Abschalten von Verbrauchern, statisches Lastmanagement (Zu- und Abschalten von Verbrauchern bei bestimmten Bedingungen) Einbindung an Netzwerke via LAN oder WLAN
  • Aufbau einer Baumstruktur und Gruppieren von Messgeräten



...oder per Software

Um Funktionen zu nutzen, die über den Funktionsumfang der Ener-giemonitoringlösung InSite hinausgehen, können die Steuereinheiten in übergeordnete Systeme integriert werden. Dies können beispielsweise eine Energiemanagementsoftware, Gebäudeleittechnik und Lastmanagementsoftware sein. Die Integration kann einfach über Rest-API vorgenommen werden. Geeignet sind hierfür unter anderem folgende Lösungen:

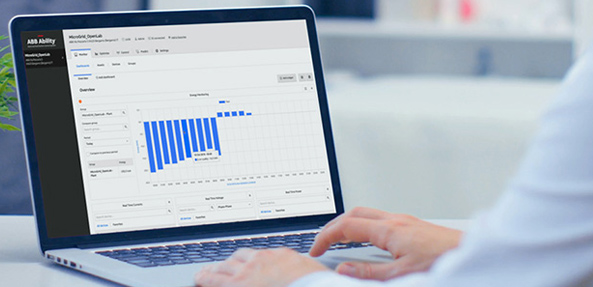

  • ABB Ability™ Energy Manager
  • ABB Ability™ Building Analyzer
  • ABB OPTIMAX®
  • ASKI
  • Lösungen von Drittanbietern
