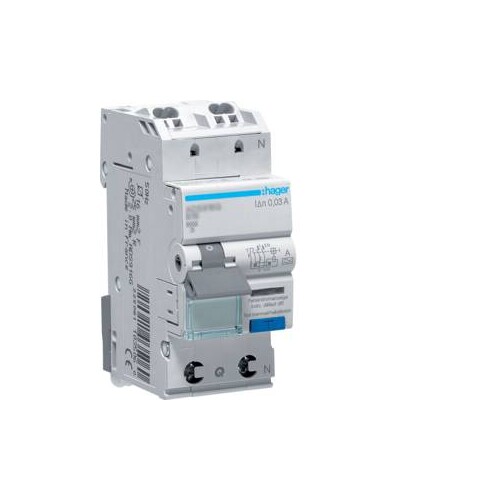

ADS966D HAGER 16C/1N/P 0,03 A FI/LS Quick Connect

02253323
5181846
1 Stk
3250611068228
FR
8536301090
ADS966D
beantwortete(n) Fragen weitere Varianten
Fehlerstrom-Leitungsschutzschalter 1P+N 6kA C-16A 30mA Typ A QuickConnect. Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit QuickConnect Klemme, am Abgang bis 20 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Anmerkungen zur LIMMERT-KI

Der HAGER ADS966D Fehlerstrom-Leitungsschutzschalter ist ein hochmoderner 1P+N Schalter mit einer Nennstromstärke von 16 A und einem Bemessungsfehlerstrom von 30 mA. Mit einer hohen Stoßspannungsfestigkeit von 4000 V und einer Isolationsspannung von 500 V bietet er zuverlässigen Schutz in elektrischen Installationen. Die Schutzart IP2X gewährleistet Sicherheit und Langlebigkeit in verschiedenen Umgebungen. Der Schalter ist für die Montage auf DIN-Schienen geeignet und verfügt über eine QuickConnect-Klemme für eine einfache Installation. Mit einem breiten Temperaturbereich von -25 bis 40 °C ist er vielseitig einsetzbar und eignet sich ideal für den Einsatz in Wohn- und Gewerbegebäuden. Der HAGER ADS966D ist eine ausgezeichnete Wahl für alle, die Wert auf Sicherheit und Effizienz legen.

Produktinfos

Polart: 1P+N
Auslösecharakteristik: C
Nennstrom: 16 A
Bemesungsfehlerstrom Idn: 30 mA
Nennstrom bei 30°C: 16 A
Nennstrom bei 25°C: 16,20 A
Nennstrom bei 20°C: 16,50 A
Nennstrom bei 15°C: 16,70 A
Nennstrom bei 10°C: 17 A
Nennstrom bei 5°C: 17,20 A
Nennstrom bei 0°C: 17,40 A
Nennstrom bei -5°C: 17,70 A
Nennstrom bei -10°C: 17,90 A
Nennstrom bei -15°C: 18,10 A
Nennstrom bei -20°C: 18,30 A
Nennstrom bei -25°C: 18,50 A
Typ des Fehlerstromschutzes: A
Schutzart (IP): IP2X
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Max. Betriebsspannung: 240 V
Bemesungsbetriebsspannung Ue: 240 V
Gesamtverlustleistung unter Nennstrom: 5,20 W
Frequenz: 50 Hz
Höhe über N.N.: 2000 m
Betriebstemperatur: -25 - 40 °C
Lager-/Transporttemperatur: -25 - 70 °C
Anschlussquerschnitt des Eingangs (flexible Leiter): 1,5 - 4,0 mm²
Anschlussquerschnitt des Eingangs (massive Leiter): 1,5 - 4,0 mm²
Nominelles Drehmoment: 2,10 Nm
Anzahl Module: 2
Höhe: 94 mm
Breite: 35 mm
Tiefe: 68 mm
Geeignet für DIN Schiene: Ja
Preisanzeige nur nach Anmeldung
B

Produktvarianten

  • «
  • 1
  • »
20732691
Preisanzeige nur nach Anmeldung
20732250
Preisanzeige nur nach Anmeldung
20732614
Preisanzeige nur nach Anmeldung
20732635
Preisanzeige nur nach Anmeldung
20732243
Preisanzeige nur nach Anmeldung
20732628
Preisanzeige nur nach Anmeldung
23467199
Preisanzeige nur nach Anmeldung
02253323
Preisanzeige nur nach Anmeldung
23467227
Preisanzeige nur nach Anmeldung
23467220
Preisanzeige nur nach Anmeldung
20732670
Preisanzeige nur nach Anmeldung
20732684
Preisanzeige nur nach Anmeldung
20732656
Preisanzeige nur nach Anmeldung
20732677
Preisanzeige nur nach Anmeldung
20732621
Preisanzeige nur nach Anmeldung
20732649
Preisanzeige nur nach Anmeldung
23467213
Preisanzeige nur nach Anmeldung
02253316
Preisanzeige nur nach Anmeldung
23390318
Preisanzeige nur nach Anmeldung
20732663
Preisanzeige nur nach Anmeldung
20732642
Preisanzeige nur nach Anmeldung
23467206
Preisanzeige nur nach Anmeldung
  • «
  • 1
  • »

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Auslösecharakteristik: C
Bemessungsstrom: 16 A
Bemessungsfehlerstrom: 0.03 A
Fehlerstrom-Typ: A
Bemessungsspannung: 240 V
Breite in Teilungseinheiten: 2
Schutzart (IP): IP2X
Anzahl der abgesicherten Pole: 1
Weitere Details
Energiebegrenzungsklasse: 3
Bemessungsabschaltvermögen nach IEC 60947-2: 6 kA
Frequenz: 50 Hz
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 68 mm
Spannungsart: AC
Stoßstromfestigkeit: 0.25 kA
Fehlauslöseschutz: Nein
Bemessungsisolationsspannung Ui: 500
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Mit Verriegelungsvorrichtung: Ja
Umgebungstemperatur während des Betriebs: -25|40
Unterputzmontage: Ja
Bemessungsschaltvermögen Icn nach EN 61009-1: 6
