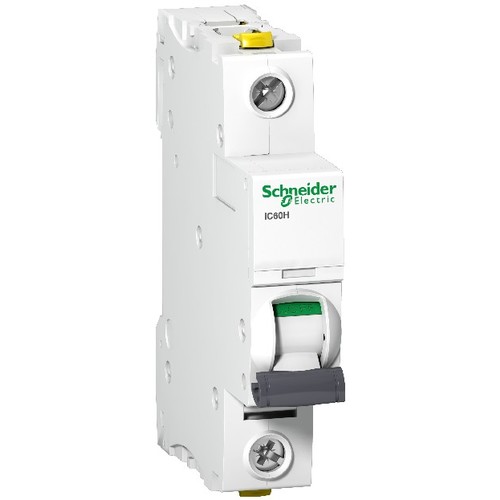

A9F07113 Schneider E. Acti9 Leitungs- schutzschalter iC60H 1P 13A C 10KA

20833499
4111428
1 Stk
3606480438349
13606480438346
43606480438347
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 1-polig, Nennstrom 13A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Acti9 iC60H Leitungsschutzschalter von Schneider Electric ist ein hochleistungsfähiges Schaltgerät, das für die Verteilung elektrischer Energie konzipiert ist. Mit einer Nennstromstärke von 13A und einer thermomagnetischen Auslösetechnologie bietet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schutzschalter ist einpolig und erfüllt die Normen IEC 60898-1 und IEC 60947-2, mit einem Ausschaltvermögen von bis zu 10 kA bei 230 V AC. Die kompakte Bauweise mit Abmessungen von 91 mm Höhe, 18 mm Breite und 78,5 mm Tiefe ermöglicht eine einfache Montage auf DIN-Schienen. Die IP20 Schutzart macht ihn ideal für den Einsatz in trockenen Innenräumen. Mit einer mechanischen Lebensdauer von 20.000 Zyklen und einer elektrischen Lebensdauer von 10.000 Zyklen ist der iC60H eine langlebige und zuverlässige Lösung für Ihre elektrischen Verteilungsbedürfnisse.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti9
Produktname: Acti9 iC60
Produkt- oder Komponententyp: Leitungsschutzschalter
Beschreibung der Pole: 1P
Anzahl der geschützten Pole: 1
Bemessungsstrom [In]: 13 A
Netzwerktyp: AC
Auslöser-Technologie: Thermomagnetisch
Kurvenscheibe: C
Ausschaltvermögen: 10 kA bei 230 V AC 50/60 Hz
Nutzungskategorie: Kategorie A
Eignung für Isolation: Ja
Normen: IEC 60947-2, EN 60898-1, EN 60947-2, IEC 60898-1
Netzwerkfrequenz: 50/60 Hz
[Ics] Bemessungsbetriebs-Ausschaltvermögen: 21 kA bei 12 - 60 V AC 50/60 Hz
[Ui] Bemessungs-Isolationsspannung: 500 V AC 50/60 Hz
[Uimp] Bemessungs-Stoßspannungsfestigkeit: 6 kV
Montagehalterung: DIN-Schiene
Höhe: 91 mm
Breite: 18 mm
Tiefe: 78,5 mm
Produktgewicht: 0,125 kg
Farbe: Weiß
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 10000 Zyklen
Anschlüsse - Klemmen: Doppelklemme (1…25 mm² fest, 1…16 mm² flexibel)
Drahtabisolierungslänge: 14 mm
[M] Anzugsdrehmoment: 2 Nm
Schutzart (IP): IP20
Verschmutzungsgrad: 3
Überspannungskategorie: IV
Tropentauglichkeit: 2
Relative Luftfeuchtigkeit: 95 % bei 55 °C
Umgebungstemperatur bei Betrieb: -35…70 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
