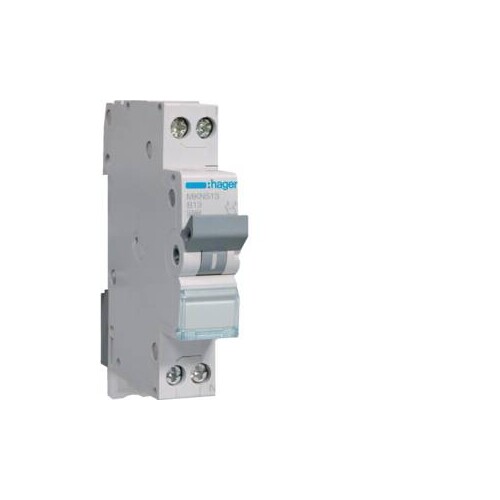

MKN513 HAGER 13/1N/B LEITUNGSSCHUTZSCH. 1TE 6KA

02078113
3988214
12 Stk
3250614312243
FR
8536301090
Leitungsschutzschalter 1P+N 6kA B-Charakteristik 13A 1 Modul. Leitungsschutzschalter in Schmalbauausführung (1PLE) nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MKN513 HAGER Leitungsschutzschalter ist ein zuverlässiges Gerät für den Schutz elektrischer Leitungen. Mit einer Polart von 1P+N und einer Nennstromstärke von 13 A bietet er eine hohe Sicherheit bei einem Ausschaltvermögen von 6 kA. Die B-Auslösecharakteristik sorgt für eine zuverlässige Auslösung bei Überlast und Kurzschluss. Der Schalter ist für eine Betriebsspannung von 230 - 240 V ausgelegt und kann in einem Temperaturbereich von -25 bis 70 °C betrieben werden. Mit einer kompakten Bauweise von nur 70 mm Tiefe und der Schutzart IP20 ist er ideal für den Einsatz in Wohn- und Gewerbeinstallationen. Der MKN513 ist einfach zu installieren und bietet eine hohe Lebensdauer mit bis zu 1000 elektrischen Schaltspielen.

Produktinfos

Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 13 A
Ausschaltvermögen Ics: 6 kA
Ausschaltvermögen Icn: 6 kA
Einstellung des thermischen Auslösers: 1,13 - 1,45 A
Nennspannung Ue: 230 - 240 V
Betriebsspannungsart: AC
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Max. Betriebsspannung: 253 V
Frequenz: 50 - 60 Hz
Anzahl Module: 1
Nennverlustleistung unter Nennstrom: 4 W
Betriebstemperatur: -25 - 70 °C
Höhe über N.N.: 2000 m
Schutzart (IP): IP20
Anschlussquerschnitt massiv: 1 - 25 mm²
Anschlussquerschnitt flexibel: 1 - 16 mm²
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

  • «
  • 1
  • »
20779640
Preisanzeige nur nach Anmeldung
20779591
Preisanzeige nur nach Anmeldung
20779605
Preisanzeige nur nach Anmeldung
02078127
Preisanzeige nur nach Anmeldung
20779661
Preisanzeige nur nach Anmeldung
02078120
Preisanzeige nur nach Anmeldung
20779598
Preisanzeige nur nach Anmeldung
02078134
Preisanzeige nur nach Anmeldung
20779654
Preisanzeige nur nach Anmeldung
20779619
Preisanzeige nur nach Anmeldung
20779612
Preisanzeige nur nach Anmeldung
02078113
Preisanzeige nur nach Anmeldung
20779675
Preisanzeige nur nach Anmeldung
20229195
Preisanzeige nur nach Anmeldung
20779647
Preisanzeige nur nach Anmeldung
20779668
Preisanzeige nur nach Anmeldung
  • «
  • 1
  • »

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 13 A
Polzahl (gesamt): 2|25
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 240 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
