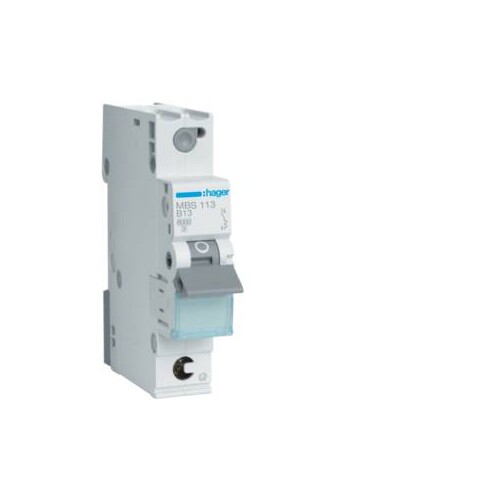

MBS113 HAGER 13/1/B LEITUNGSSCHUTZSCH. 1TE 6KA QUICK CONNECT

02102515
2275030
12 Stk
3250614314728
FR
8536301090
Leitungsschutzschalter 1 polig 6kA B-Charakteristik 13A Quick Connect 1 Modul. Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MBS113 HAGER Leitungsschutzschalter ist ein hochwertiger 1-poliger Schutzschalter mit einer Nennstromstärke von 13A und einem Ausschaltvermögen von 6kA gemäß IEC60898-1. Dieser Schalter ist für den Einsatz in AC-Systemen mit einer Bemessungsbetriebsspannung von 230 bis 400 V ausgelegt und bietet eine hohe Stoßspannungsfestigkeit von 4000 V. Die Auslösecharakteristik B sorgt für einen zuverlässigen Überlast- und Kurzschlussschutz. Mit einem kompakten Design von 83,40 mm Höhe, 17,50 mm Breite und 70 mm Tiefe ist er ideal für die Montage auf Hutschienen geeignet. Der MBS113 ist mit Quick Connect-Anschlüssen ausgestattet, die eine einfache Installation ermöglichen und ist für den Betrieb in einem Temperaturbereich von -25 bis 70 °C konzipiert. Seine Schutzart IP20 macht ihn ideal für den Einsatz in geschützten Umgebungen.

Produktinfos

Nennstrom: 13 A
Ausschaltvermögen Icn bei 230 V AC: 6 kA
Polart: 1P
Auslösecharakteristik: B
Anzahl Module: 1
Nennspannung Ue: 230 - 400 V
Versorgungsspannungsart: AC
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Frequenz: 50 - 60 Hz
Anschlussquerschnitt (massiver Leiter): 1 - 35 mm²
Anschlussquerschnitt (flexibler Leiter): 1 - 25 mm²
Anschlussquerschnitt Ausgang (massiv): 1,5 - 4,0 mm²
Anschlussquerschnitt Ausgang (flexibel): 1,5 - 4,0 mm²
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 2,20 W
Höhe: 83,40 mm
Breite: 17,50 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20779542
Preisanzeige nur nach Anmeldung
20779486
Preisanzeige nur nach Anmeldung
20778961
Preisanzeige nur nach Anmeldung
20779010
Preisanzeige nur nach Anmeldung
20778954
Preisanzeige nur nach Anmeldung
20778926
Preisanzeige nur nach Anmeldung
20778933
Preisanzeige nur nach Anmeldung
20779003
Preisanzeige nur nach Anmeldung
20778919
Preisanzeige nur nach Anmeldung
20778982
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 13 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
